Silnik 1.6 BlueHDi z normą Euro 6 wykorzystuje układ SCR z wtryskiem AdBlue, który bywa źródłem kosztownych awarii. Problemy ze zbiornikiem, pompą i krystalizacją mocznika są jednymi z najczęstszych usterek w tej jednostce. Szczegółową charakterystykę konstrukcji znajdziesz w opracowaniu silnik 1.6 HDi. Poniżej omawiamy mechanizmy uszkodzeń, diagnostykę oraz decyzje naprawcze istotne przy zakupie i eksploatacji auta.
Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

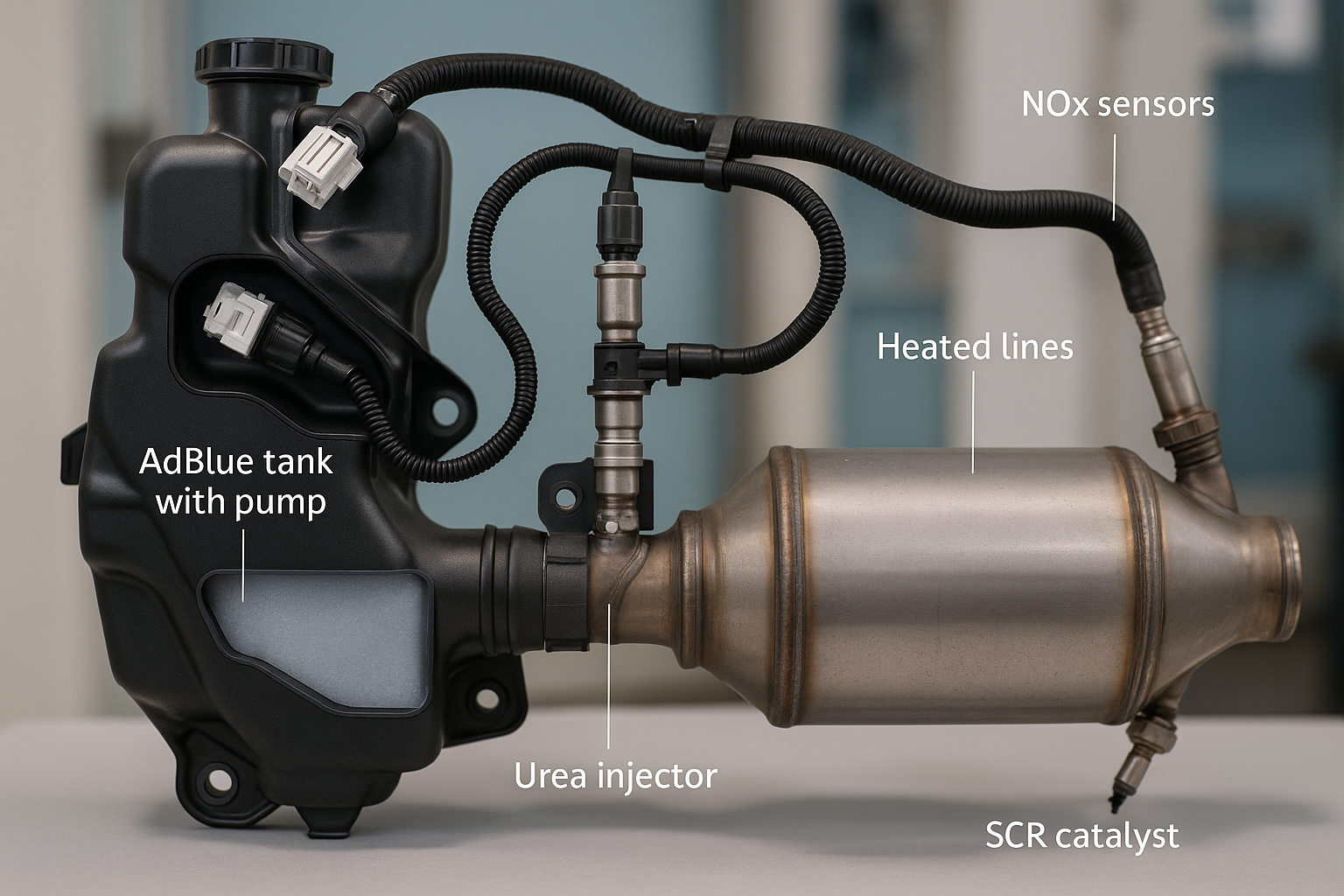

Budowa układu SCR w 1.6 BlueHDi (Euro 6)
W jednostce 1.6 BlueHDi system redukcji tlenków azotu opiera się na układzie SCR (Selective Catalytic Reduction), spełniającym wymagania normy Euro 6 – Rozporządzenie (WE) nr 715/2007. Konstrukcyjnie system jest zintegrowany z linią wydechową i sterowany przez ECU silnika (najczęściej Bosch EDC17C60 lub Siemens/Continental SID807).
Zbiornik AdBlue z modułem pompy
W 1.6 BlueHDi zbiornik AdBlue stanowi zintegrowany moduł zawierający:
- elektryczną pompę membranową (ok. 5–6 bar ciśnienia roboczego),
- grzałkę płynu i przewodów (ochrona przed zamarzaniem poniżej -11°C),
- czujnik poziomu i temperatury,
- czujnik ciśnienia układu.
Typową cechą tej konstrukcji jest brak możliwości wymiany samej pompy – producent przewiduje wymianę kompletnego zespołu. W praktyce warsztatowej to kluczowy element generujący wysokie koszty przy błędach P20E8 (za niskie ciśnienie czynnika redukcyjnego) czy P204F (usterka systemu SCR).
Przewód dozujący i wtryskiwacz mocznika
AdBlue transportowane jest pod ciśnieniem do wtryskiwacza zamontowanego przed katalizatorem SCR. Wtryskiwacz pracuje impulsowo, a dawka wyliczana jest na podstawie sygnałów z czujnika NOx (przed i za katalizatorem) oraz danych z ECU. Krystalizacja mocznika w końcówce wtryskiwacza powoduje zablokowanie przepływu i błędy P20E9 lub P207F.
Katalizator SCR i czujniki NOx
Katalizator SCR przekształca tlenki azotu (NOx) w azot i wodę. Współpracuje z:
- czujnikiem NOx przed katalizatorem,
- czujnikiem NOx za katalizatorem,
- czujnikami temperatury spalin.
Uszkodzenie czujnika NOx (częsty błąd P2202, P2237) zaburza strategię dozowania i może wywołać komunikat o ograniczeniu rozruchów. Sterownik porównuje skuteczność redukcji – jeśli różnica przekracza próg adaptacyjny, aktywowany jest tryb awaryjny.
Checklist diagnostyczna SCR
- Komunikat „Urea – uruchomienie niemożliwe za X km” – sprawdzić ciśnienie układu i błędy P20E8/P204F.
- Błąd P207F – test skuteczności SCR, kontrola czujników NOx.
- Brak ciśnienia po aktywacji testera – uszkodzona pompa lub krystalizacja w module zbiornika.
- Wycieki przy przewodzie dozującym – kontrola szybkozłączy i podgrzewania przewodu.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy w 1.6 BlueHDi można wymienić samą pompę AdBlue? | Fabrycznie nie – przewidziana jest wymiana kompletnego zbiornika z modułem pompy. |
| Co powoduje błąd P20E8? | Zbyt niskie ciśnienie czynnika – najczęściej uszkodzona pompa lub nieszczelność przewodu. |
| Dlaczego system blokuje rozruch? | Sterownik wykrywa nieskuteczną redukcję NOx lub brak dozowania – zgodnie z wymaganiami emisji. |
Najczęstsze uszkodzenia: zbiornik, pompa, czujniki NOx
W jednostkach 1.6 BlueHDi z układem SCR najwięcej problemów generują trzy elementy: zbiornik AdBlue z modułem pompy, sama pompa dozująca oraz czujniki NOx. Usterki te skutkują ograniczeniem mocy, komunikatem „Usterka układu oczyszczania spalin” i odliczaniem kilometrów do blokady rozruchu – zgodnie z wymogami normy Euro 6 opisanej w rozporządzeniach UE (eur-lex.europa.eu).
Zbiornik AdBlue z zintegrowaną pompą
W praktyce warsztatowej najczęściej uszkodzeniu ulega moduł zbiornika – w wielu wersjach PSA (sterowniki Siemens/Continental SID807, SID208) pompa, grzałka i czujnik poziomu stanowią jeden nierozbieralny zespół. Typowe błędy OBD:
- P20E8 – zbyt niskie ciśnienie reduktora (problem z pompą lub nieszczelność),
- P204F – usterka systemu redukcji NOx,
- P20EE – zbyt niska skuteczność SCR.
Przyczyną bywa krystalizacja mocznika w przewodach i w korpusie pompy. Po wyłączeniu silnika układ powinien się przedmuchać – jeśli zawór zwrotny nie trzyma, roztwór krystalizuje i blokuje wirnik. Objaw: brak budowy ciśnienia (docelowo ok. 5–6 bar).
Pompa i układ dozowania
Uszkodzona pompa generuje niestabilne ciśnienie i przerywane dawkowanie. W parametrach rzeczywistych widać rozbieżność między ciśnieniem zadanym a rzeczywistym. Często towarzyszy temu zamarzanie AdBlue zimą – niesprawna grzałka w zbiorniku zapisuje błędy obwodu grzania.
Naprawa zwykle oznacza wymianę kompletnego zbiornika. Adaptacja po montażu wymaga testera z funkcją inicjalizacji SCR i kasowania licznika blokady rozruchu.
Czujniki NOx przed i za katalizatorem
Czujniki NOx pracują w ekstremalnych temperaturach i ulegają degradacji elementu pomiarowego. Typowe kody: P2202, P2200 (czujnik przed SCR) oraz P229F (czujnik za katalizatorem). Wadliwy odczyt powoduje błędną korektę dawki i komunikat o nieskuteczności redukcji.
W diagnostyce porównujemy wartości NOx przed i za katalizatorem – przy sprawnym układzie różnica powinna być wyraźna. Brak reakcji na zwiększenie obciążenia silnika wskazuje na uszkodzony czujnik, a nie na sam katalizator SCR (więcej o zasadzie działania: pl.wikipedia.org/wiki/Selektywna_redukcja_katalityczna).
Checklista diagnostyczna
- Komunikat o odliczaniu km do blokady – sprawdź błędy P20E8/P204F i ciśnienie w układzie.
- Brak ciśnienia 5–6 bar – test aktywacyjny pompy, kontrola krystalizacji w przewodach.
- Stała wartość NOx niezależnie od obciążenia – weryfikacja czujnika i wiązki.
- Błędy grzałki zimą – pomiar rezystancji obwodu podgrzewania zbiornika.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy można wymienić samą pompę AdBlue? | W większości wersji 1.6 BlueHDi nie – pompa jest zintegrowana ze zbiornikiem i wymienia się cały moduł. |
| Czy błąd P20EE zawsze oznacza uszkodzony katalizator? | Nie. Często przyczyną jest niesprawny czujnik NOx lub zbyt niskie ciśnienie dozowania. |
| Co powoduje krystalizację mocznika? | Nieszczelny zawór zwrotny, brak procedury przedmuchu lub długotrwała jazda z niskim poziomem AdBlue. |
Krystalizacja mocznika – przyczyny i skutki
Krystalizacja mocznika w układzie SCR silnika 1.6 BlueHDi jest jedną z głównych przyczyn uszkodzeń zbiornika AdBlue, modułu pompy oraz przewodów ciśnieniowych. W praktyce warsztatowej problem pojawia się najczęściej po dłuższej jeździe na krótkich odcinkach, przy niskich temperaturach oraz przy stosowaniu płynu niskiej jakości. AdBlue (32,5% roztwór mocznika w wodzie demineralizowanej) ma określoną specyfikację zgodną z normą emisji Euro 6 (rozporządzenie 715/2007). Każde odchylenie parametrów sprzyja powstawaniu osadów.
Główne przyczyny krystalizacji
W 1.6 BlueHDi (sterowniki Bosch EDC17C60, SID807) najczęściej obserwujemy:
- Nieszczelność układu – mikrowyciek przy szybkozłączach powoduje odparowanie wody i tworzenie twardych kryształów.
- Niewłaściwe wygaszanie systemu – przerwanie procedury płukania przewodu po zgaszeniu silnika skutkuje zaleganiem płynu w linii.
- Uszkodzoną grzałkę zbiornika – zamarzanie i ponowne rozmarzanie przyspiesza wytrącanie osadu.
- Zanieczyszczony płyn – dolewki z niepewnego źródła powodują odkładanie się osadów w module pompy.
Skutki dla podzespołów
Zakrystalizowany mocznik blokuje wirnik pompy w module zbiornika (typowy zespół PSA zintegrowany z czujnikiem poziomu i grzałką). Prowadzi to do błędów takich jak P20E8 (zbyt niskie ciśnienie reduktora), P204F (usterka systemu SCR) czy P20E9 (nadmierne ciśnienie – zawór zablokowany osadem). W skrajnych przypadkach dochodzi do mechanicznego rozsadzenia przewodu tłocznego.
Osad może również zablokować wtryskiwacz dozujący w układzie wydechowym. Nierównomierne rozpylanie powoduje niepełną hydrolizę i wtórne odkładanie się kryształów w mieszalniku oraz na czujniku NOx. Skutkiem jest przejście w tryb awaryjny i odliczanie kilometrów do blokady rozruchu.
Checklist diagnostyczny
- Komunikat „Usterka układu oczyszczania spalin” – sprawdź ciśnienie AdBlue w parametrach bieżących (test aktywacyjny pompy).
- Błąd P20E8 – kontrola filtra w module zbiornika i drożności przewodu tłocznego.
- Wycieki białego nalotu przy zbiorniku – demontaż i kontrola króćców oraz uszczelnień.
- Brak możliwości skasowania P204F – sprawdzenie testu dawki i adaptacji po czyszczeniu.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy krystalizacja zawsze oznacza wymianę zbiornika? | Nie. Przy wczesnym wykryciu możliwe jest czyszczenie przewodów i wtryskiwacza. Zatarcie pompy zwykle wymusza wymianę całego modułu. |
| Dlaczego problem wraca po wymianie pompy? | Najczęściej nie usunięto przyczyny – nieszczelności, wadliwej grzałki lub zanieczyszczonego płynu w instalacji. |
| Czy jazda z błędem SCR uszkadza silnik? | Nie bezpośrednio, ale system może zablokować rozruch po przekroczeniu limitu kilometrów, co unieruchamia pojazd. |
Diagnostyka warsztatowa i parametry rzeczywiste
W jednostce 1.6 BlueHDi z układem SCR kluczowe jest odczytanie parametrów rzeczywistych w sterowniku silnika (najczęściej Bosch EDC17C60 lub Siemens SID807) oraz w module dozowania AdBlue zintegrowanym ze zbiornikiem. Sama obecność błędu DTC nie przesądza o uszkodzeniu – decydują dane live oraz testy aktywacyjne.
Typowe kody usterek i ich interpretacja
Najczęściej spotykane kody OBD związane z dozowaniem mocznika:
- P20E8 – zbyt niskie ciśnienie w układzie reduktora (najczęściej zużyta pompa w module zbiornika).
- P204F – usterka systemu redukcji NOx (często efekt wtórny po krystalizacji).
- P2200–P2202 – usterka czujnika NOx (błędna adaptacja po wymianie).
- P2BAE – skuteczność SCR poniżej progu (problem z dawkowaniem lub zafałszowany sygnał NOx).
Przy błędzie P20E8 należy sprawdzić rzeczywiste ciśnienie AdBlue – prawidłowo podczas testu aktywacyjnego powinno osiągać ok. 5–6 bar. Jeśli rośnie do 2–3 bar i spada, pompa w zbiorniku jest zużyta lub filtr zatkany skrystalizowanym mocznikiem.
Parametry rzeczywiste – na co patrzeć
Podczas jazdy próbnej monitorujemy:
- Temperaturę spalin przed i za katalizatorem SCR (min. 180–200°C dla aktywnego dozowania).
- Dawkę wtrysku AdBlue (mg/s) – brak reakcji przy spełnionych warunkach oznacza blokadę systemu.
- Poziom NOx przed i za katalizatorem – różnica powinna być wyraźna (redukcja nawet 70–90%).
- Status grzałki zbiornika – szczególnie zimą (usterki powodują krystalizację).
Układ SCR jest wymagany do spełnienia normy emisji Euro 6, określonej w przepisach UE (Rozporządzenie (WE) nr 715/2007). Brak skuteczności redukcji NOx skutkuje ograniczeniem rozruchu po określonym przebiegu.
Checklista diagnostyczna
- Komunikat „Usterka systemu oczyszczania spalin” – odczyt DTC w ECU i module SCR, sprawdzenie licznika blokady rozruchu.
- Błąd niskiego ciśnienia – test aktywacyjny pompy, kontrola przewodu i wtryskiwacza dozującego.
- Krystalizacja przy wtryskiwaczu – demontaż i kontrola dyszy, ocena szczelności.
- Brak redukcji NOx – porównanie wskazań czujników przed/za SCR, adaptacja po wymianie.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy niskie ciśnienie zawsze oznacza wymianę zbiornika? | Nie. Najpierw test pompy i kontrola filtrów. Często przyczyną jest krystalizacja w module, nie elektronika. |
| Dlaczego pojawia się odliczanie do blokady rozruchu? | Sterownik wykrywa nieskuteczną redukcję NOx i zgodnie z normą Euro 6 aktywuje strategię wymuszającą naprawę. |
| Czy adaptacja czujnika NOx jest obowiązkowa? | Tak. Po wymianie należy przeprowadzić procedurę inicjalizacji w sterowniku, inaczej pojawi się błąd skuteczności SCR. |
Naprawa czy wymiana? Aspekty kosztowe i decyzyjne
W praktyce warsztatowej decyzja sprowadza się do jednego: czy naprawa modułu AdBlue w 1.6 BlueHDi ma sens ekonomiczny, czy bezpieczniej wymienić kompletny zespół zbiornika z pompą i czujnikami. W silnikach z ECU Siemens SID807/SID807E najczęściej spotykane są błędy P20E8 (zbyt niskie ciśnienie czynnika redukującego), P204F (usterka systemu SCR) oraz P203B (czujnik poziomu AdBlue – sygnał poza zakresem). Te kody wprost wpływają na decyzję serwisową.
Kiedy naprawa ma sens?
Naprawa jest uzasadniona, gdy usterka dotyczy elementów peryferyjnych: wiązki, złącza, pojedynczego czujnika NOx lub nagromadzonej krystalizacji mocznika w przewodzie. W przypadku krystalizacji często pomaga demontaż i płukanie przewodów oraz kontrola grzałek zbiornika (rezystancja poza specyfikacją powoduje zamarzanie czynnika i wtórne błędy ciśnienia).
- P20E8 + prawidłowe zasilanie pompy – sprawdzić filtr w module i drożność przewodu.
- P203B okresowy – kontrola wiązki przy zbiorniku (korozja pinów).
- P204F bez innych kodów – aktualizacja oprogramowania ECU i adaptacja systemu SCR.
Koszt takiej naprawy zwykle mieści się w przedziale 300–1500 zł, w zależności od zakresu prac i ceny czujnika NOx. Warunek: brak uszkodzenia samej pompy i elektroniki w zbiorniku.
Kiedy wymiana kompletnego zbiornika jest jedyną opcją?
Jeżeli pompa nie buduje ciśnienia mimo prawidłowego zasilania (test aktywacyjny w diagnostyce) albo w module występuje trwały błąd komunikacji LIN, naprawa staje się nieopłacalna. W tych jednostkach zbiornik jest zespolony – pompa, grzałka i czujniki tworzą jeden moduł. Producent nie przewiduje rozbieralności.
Nowy zbiornik to wydatek rzędu 3500–6000 zł + adaptacja i programowanie. Część używana jest tańsza, ale ryzyko powrotu błędu wysokie. Trzeba pamiętać, że system SCR jest wymagany przez normę emisji Euro 6 (Rozporządzenie (WE) nr 715/2007), więc jego dezaktywacja jest niezgodna z prawem.
Checklist diagnostyczny przed decyzją
- Komunikat „Usterka silnika – uruchomienie niemożliwe za X km” – odczyt błędów SCR i licznik blokady rozruchu.
- Brak ciśnienia w teście aktywacyjnym – pomiar zasilania i masy pompy pod obciążeniem.
- Częste dolewki AdBlue – kontrola wycieków i krystalizacji przy wtryskiwaczu SCR.
- Błąd czujnika NOx przed/za katalizatorem – porównanie wartości rzeczywistych, adaptacja po wymianie.
| Pytanie | Odpowiedź warsztatowa |
|---|---|
| Czy można regenerować pompę AdBlue? | Fabrycznie nie. Próby rozbiórki kończą się nieszczelnością – zalecana wymiana całego modułu. |
| Czy jazda z błędem P20E8 uszkodzi silnik? | Nie bezpośrednio, ale po odliczeniu kilometrów ECU zablokuje rozruch. |
| Czy używany zbiornik to dobre rozwiązanie? | Tylko po weryfikacji numeru części i adaptacji – brak gwarancji trwałości. |
Podsumowanie
Układ AdBlue w 1.6 BlueHDi jest skuteczny ekologicznie, lecz wrażliwy na jakość płynu, temperaturę i przebieg. Najdroższe awarie dotyczą zintegrowanego zbiornika z pompą oraz czujników NOx. Szybka diagnostyka błędów i kontrola parametrów rzeczywistych pozwalają ograniczyć koszty. Przy zakupie auta kluczowa jest historia serwisowa oraz brak aktywnego odliczania do blokady rozruchu.
