AdBlue w 2.3 dCi – błąd „Skontroluj układ wydechowy”, pompa i czujnik NOx

Komunikat „Skontroluj układ wydechowy” w silniku 2.3 dCi najczęściej wiąże się z usterką systemu SCR i dozowania AdBlue. Jednostka ta, szerzej opisana w opracowaniu silnik 2.3 dCi – konstrukcja i typowe problemy, wykorzystuje pompę, wtryskiwacz oraz czujniki NOx do kontroli emisji. Nieprawidłowa diagnostyka może prowadzić do kosztownych i niepotrzebnych wymian podzespołów.

Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

1. System SCR w 2.3 dCi – budowa i zasada działania

W silniku 2.3 dCi układ SCR (Selective Catalytic Reduction) odpowiada za redukcję tlenków azotu NOx, aby spełnić normy emisji Euro 5b i Euro 6 określone w przepisach UE (zob. Rozporządzenie (WE) nr 715/2007). W praktyce warsztatowej oznacza to współpracę kilku elementów: zbiornika AdBlue z modułem pompy, przewodu grzewczego, wtryskiwacza (dyszy dozującej), katalizatora SCR oraz czujników NOx przed i za katalizatorem.

Zbiornik AdBlue i moduł pompy

W 2.3 dCi stosowany jest zintegrowany moduł z pompą elektryczną, czujnikiem poziomu i temperatury oraz grzałką. Pompa wytwarza ciśnienie rzędu 5–9 bar w obwodzie dozowania. Sterownik silnika (najczęściej Bosch EDC17C84 lub Siemens SID w zależności od wersji) monitoruje ciśnienie poprzez czujnik w module. Błędy typu P20E8 (zbyt niskie ciśnienie reduktanta) lub P204F (usterka układu dozowania) często wynikają z:

• krystalizacji mocznika w przewodach i pompie,
• uszkodzenia grzałki (zamarznięte AdBlue blokuje start systemu),
• nieszczelności układu powodującej spadek ciśnienia.

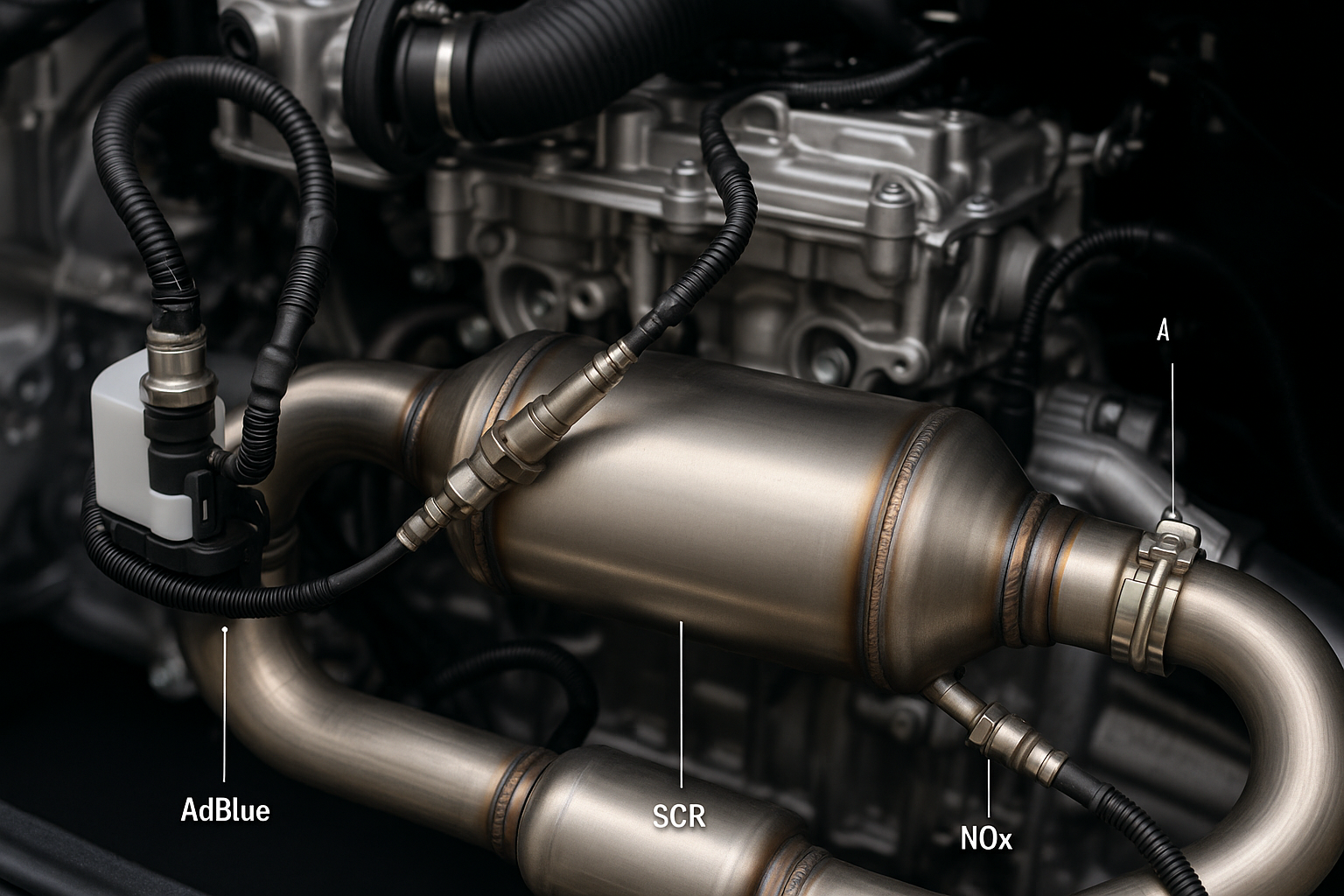

Wtryskiwacz i katalizator SCR

Dysza dozująca podaje roztwór 32,5% mocznika do strumienia spalin przed katalizatorem. Pod wpływem temperatury dochodzi do rozpadu na amoniak, który w reakcji katalitycznej redukuje NOx do azotu i pary wodnej. Zanieczyszczony wtryskiwacz powoduje nierównomierne rozpylanie, osady w rurze wydechowej i błędy P207F (zbyt niska skuteczność SCR).

Czujniki NOx i logika sterowania

Układ wykorzystuje dwa czujniki NOx – przed i za katalizatorem. Ich sygnał (komunikacja LIN lub CAN w zależności od wersji) pozwala sterownikowi obliczyć dawkę AdBlue. Typowe kody usterek to P2202 (usterka czujnika NOx) lub P229F (nieprawidłowy sygnał porównawczy). W praktyce awaria czujnika często generuje komunikat „Skontroluj układ wydechowy” mimo sprawnej pompy.

Checklistа diagnostyczna

• Komunikat o kontroli wydechu + odliczanie km do blokady – sprawdź błędy P20E8, P204F, test aktywacyjny pompy.
• Błąd skuteczności SCR (P207F) – porównaj wartości NOx przed/za katalizatorem przy 2500 obr./min.
• Błąd czujnika NOx (P2202) – weryfikacja zasilania 12V/5V i komunikacji LIN.
• Brak ciśnienia AdBlue – kontrola szczelności i test wydajności pompy.

Pytania i odpowiedzi

2. Komunikat „Skontroluj układ wydechowy” – najczęstsze przyczyny

W silniku 2.3 dCi komunikat o konieczności kontroli układu wydechowego w 90% przypadków dotyczy niesprawności systemu SCR odpowiedzialnego za redukcję tlenków azotu (NOx). Sterownik silnika (najczęściej Bosch EDC17C84 lub Siemens SID) zapisuje wtedy błędy związane z dozowaniem AdBlue, sygnałem czujnika NOx albo skutecznością katalizatora SCR. Problem nie zawsze oznacza awarię samego katalizatora – często przyczyna leży w osprzęcie.

Uszkodzona pompa AdBlue (moduł dozujący)

Pompa w zbiorniku odpowiada za wytworzenie ciśnienia ok. 5–9 bar i podanie roztworu mocznika do wtryskiwacza SCR. Typowe kody błędów to P20E8 (zbyt niskie ciśnienie w układzie reduktora) lub P20E9 (zbyt wysokie ciśnienie). W praktyce warsztatowej najczęściej spotyka się:

• Zatarcie pompy – krystalizacja AdBlue po jeździe z nieszczelnym przewodem.
• Uszkodzenie grzałki – błąd P20BA, brak rozmrażania zimą.
• Nieszczelność przewodu ciśnieniowego – spadek ciśnienia mimo sprawnej pompy.

Test: aktywacja pompy testerem diagnostycznym i kontrola stabilności ciśnienia w parametrach rzeczywistych.

Awaria czujnika NOx

Czujnik NOx (przed i za katalizatorem SCR) mierzy zawartość tlenków azotu w spalinach. W przypadku uszkodzenia pojawiają się błędy P2200, P2202, P229F. Często przyczyną jest:

• uszkodzenie grzałki sondy,
• przerwa w wiązce przy skrzyni biegów,
• zanieczyszczenie czujnika przy niesprawnym DPF.

Błędny odczyt NOx powoduje przejście systemu w tryb awaryjny i odliczanie kilometrów do blokady rozruchu. System SCR jest wymagany przez normy emisji Euro 5 i Euro 6, dlatego sterownik rygorystycznie kontroluje jego skuteczność.

Nieskuteczność katalizatora SCR

Błąd P204F oznacza zbyt niską wydajność redukcji NOx. Przyczyny:

• zestarzały lub zasiarczony wkład katalityczny,
• nieprawidłowe dawkowanie AdBlue,
• nieszczelność układu wydechowego przed czujnikiem NOx.

Checklista diagnostyczna

• Komunikat + P20E8 – sprawdź ciśnienie pompy i szczelność przewodu.
• P2202 + brak odczytu NOx – kontrola zasilania i masy czujnika.
• P204F po wymianie pompy – test skuteczności SCR w jeździe próbnej.
• Odliczanie do blokady startu – weryfikacja adaptacji po naprawie.

Pytania i odpowiedzi

3. Pompa AdBlue w 2.3 dCi – test wydajności i typowe awarie

W silniku 2.3 dCi (sterowniki m.in. Siemens/Continental SID) pompa układu SCR odpowiada za wytworzenie ciśnienia roztworu mocznika i jego stabilne dawkowanie do wtryskiwacza w układzie wydechowym. Jej niewydolność jest jedną z głównych przyczyn komunikatu „Skontroluj układ wydechowy” oraz kodów DTC z grupy P20E8, P20E9, P204F czy P208E. W praktyce warsztatowej kluczowe są pomiar ciśnienia, test wydajności oraz kontrola szczelności układu.

Test wydajności pompy – procedura warsztatowa

Diagnostykę rozpoczynamy od odczytu parametrów rzeczywistych: ciśnienie AdBlue (zadane vs. rzeczywiste) oraz aktywność grzałek. Sprawna pompa powinna budować ciśnienie robocze zwykle w zakresie ok. 5–9 bar (zależnie od kalibracji ECU) w ciągu kilku sekund od aktywacji testu elementów wykonawczych.

• Test aktywacyjny w testerze – wymuszenie pracy pompy i obserwacja narastania ciśnienia.
• Kontrola spadku ciśnienia – po wyłączeniu pompy ciśnienie nie powinno gwałtownie spadać (nieszczelność zaworu zwrotnego).
• Pomiar poboru prądu – zawyżony wskazuje na zatarcie, zaniżony na przerwę w uzwojeniu.

Przy błędzie P20E8 (zbyt niskie ciśnienie reduktanta) należy wykluczyć zapowietrzenie oraz krystalizację mocznika w przewodach. System SCR jest wymagany do spełnienia norm emisji, np. Euro 6 (zob. rozporządzenie (WE) nr 715/2007), dlatego sterownik po wykryciu usterki ogranicza moment obrotowy lub uruchamia odliczanie do blokady rozruchu.

Typowe awarie pompy AdBlue w 2.3 dCi

• Zatarcie sekcji tłoczącej – efekt pracy na zanieczyszczonym płynie; objaw: brak wzrostu ciśnienia, P20E8.
• Uszkodzenie grzałki modułu – w niskiej temperaturze brak możliwości budowy ciśnienia, często P20B9.
• Nieszczelny zawór zwrotny – szybki spadek ciśnienia po wyłączeniu, błędy P204F.
• Korozja złączy elektrycznych – niestabilna praca, sporadyczne komunikaty o usterce układu wydechowego.

Checklistа diagnostyczna

• Komunikat + P20E8 – sprawdź realne ciśnienie i filtr w module pompy.
• Odliczanie do blokady rozruchu – test aktywacyjny pompy i kontrola instalacji 12 V.
• Błąd sporadyczny w niskiej temp. – weryfikacja grzałek i czujnika temperatury reduktanta.

Pytania i odpowiedzi

4. Czujnik NOx – diagnostyka sygnału i adaptacja

W silniku 2.3 dCi czujnik NOx pracuje jako element sprzężenia zwrotnego dla systemu SCR. Jego błędny sygnał bezpośrednio wpływa na dawkowanie AdBlue, a w konsekwencji generuje komunikat o konieczności kontroli układu wydechowego. W praktyce warsztatowej najczęściej spotykane są kody DTC: P2200 (usterka obwodu czujnika NOx), P2202 (niski sygnał), P2204 (zakres/wydajność) oraz P229F (nieprawidłowa korelacja czujnika NOx za katalizatorem).

Budowa i parametry pracy

Czujnik NOx w 2.3 dCi (najczęściej Continental/NTK) składa się z sondy pomiarowej i zintegrowanego modułu sterującego. Komunikuje się z ECU (np. Siemens SID) magistralą CAN. Prawidłowe wartości:

• NOx przed SCR: 150–600 ppm przy obciążeniu.
• NOx za SCR: poniżej 80 ppm przy sprawnym układzie.
• Grzałka czujnika: rezystancja zwykle 2–8 Ω (pomiar na zimno).

Zawyżone wartości za katalizatorem przy sprawnej pompie AdBlue wskazują na nieskuteczną redukcję lub błędny odczyt czujnika. Normy emisji, które wymusiły stosowanie SCR (Euro 6), opisano w dokumentach UE, m.in. w rozporządzeniu dostępnym na eur-lex.europa.eu.

Procedura diagnostyczna krok po kroku

1. Odczyt DTC i danych bieżących – porównanie NOx przed i za SCR.
2. Sprawdzenie zasilania (12 V), masy i komunikacji CAN.
3. Test aktywacyjny dozowania AdBlue – obserwacja spadku NOx za katalizatorem.
4. Kontrola wiązki przy ramie – częste uszkodzenia mechaniczne i korozja.

Brak reakcji wartości NOx po wymuszeniu dawki oznacza najczęściej uszkodzony czujnik lub niesprawny katalizator SCR. Jeżeli sygnał „zamraża się” na stałej wartości (np. 0 ppm lub 1023 ppm), typowa jest awaria elektroniki modułu.

Adaptacja po wymianie

Po montażu nowego czujnika konieczne jest przeprowadzenie procedury adaptacyjnej w testerze diagnostycznym – reset wartości wyuczonych SCR i inicjalizacja czujnika NOx. Bez tego sterownik może utrzymywać ograniczenie momentu obrotowego lub odliczanie do blokady rozruchu.

Checklist diagnostyczna

• Błąd P2202 + stałe 0 ppm – uszkodzona elektronika czujnika.
• P229F po wymianie pompy – brak adaptacji SCR.
• Wysokie NOx za SCR mimo dozowania – zużyty katalizator lub zafałszowany odczyt.
• Brak komunikacji z czujnikiem – przerwa w CAN przy ramie pojazdu.

Pytania i odpowiedzi

5. Decyzja serwisowa – wymiana, regeneracja czy aktualizacja oprogramowania?

Po potwierdzeniu źródła usterki w układzie SCR przychodzi kluczowy etap: wybór właściwej strategii naprawy. W silniku 2.3 dCi (sterowniki Bosch EDC17C84 / Siemens SID) decyzja musi opierać się na danych rzeczywistych z testera – nie na samym komunikacie „Skontroluj układ wydechowy”. Błędy takie jak P20E8 (zbyt niskie ciśnienie AdBlue), P204F (usterka systemu redukcji NOx) czy P2202 (usterka czujnika NOx – sygnał poza zakresem) wymagają różnych podejść serwisowych.

Wymiana podzespołu – kiedy nie ma alternatywy?

Wymiana jest uzasadniona, gdy test aktywacyjny nie pozwala uzyskać prawidłowych parametrów pracy. Przykład: pompa AdBlue nie osiąga ciśnienia 5–6 bar podczas testu wymuszonego – typowe dla kodu P20E8. Jeżeli instalacja elektryczna i zasilanie 12 V są poprawne, a w przewodach nie ma krystalizacji mocznika, moduł pompy kwalifikuje się do wymiany.

Podobnie z czujnikiem NOx – jeżeli po rozgrzaniu do temperatury roboczej wskazania „zamrażają się” na stałej wartości (np. 0 ppm lub 1500 ppm) mimo zmiany obciążenia silnika, a zasilanie 5 V i masa są stabilne, uszkodzenie elementu pomiarowego jest trwałe.

Regeneracja – kiedy ma sens?

Regeneracja dotyczy głównie problemów mechanicznych: krystalizacja AdBlue w przewodach, zapchany filtr w module pompy, nieszczelności szybkozłączy. W przypadku błędu P204F często wystarcza czyszczenie układu i adaptacja w sterowniku. Warunek: brak uszkodzeń elektroniki sterującej i poprawna komunikacja CAN.

Nie należy regenerować czujników NOx – są elementami scalonymi z modułem sterującym i w praktyce nierozbieralne.

Aktualizacja oprogramowania – niedoceniany etap

W wielu przypadkach producent wprowadzał poprawki kalibracji strategii dozowania AdBlue. Aktualizacja ECU eliminuje fałszywe wykrywanie nieskuteczności redukcji NOx przy jeździe miejskiej. W kontekście norm emisji Euro 5 i Euro 6 strategia SCR musi spełniać rygorystyczne limity – zbyt agresywna autodiagnostyka generowała niepotrzebne komunikaty.

• Spadek mocy + P20E8 – test ciśnienia pompy, kontrola filtrów, decyzja: wymiana lub czyszczenie.
• Stała wartość NOx + P2202 – weryfikacja zasilania 5 V, w 90% przypadków wymiana czujnika.
• P204F bez objawów – sprawdzenie dostępności aktualizacji ECU przed wymianą części.
• Krystalizacja w przewodach – demontaż i płukanie układu, adaptacja w sterowniku.

Pytania i odpowiedzi

Podsumowanie

Błąd „Skontroluj układ wydechowy” w 2.3 dCi wymaga analizy danych rzeczywistych, testu wydajności pompy AdBlue oraz weryfikacji wskazań czujników NOx przed podjęciem decyzji o wymianie części. Kluczowe jest rozróżnienie usterki elektrycznej, mechanicznej i programowej. Trafna diagnostyka ogranicza koszty i minimalizuje ryzyko przejścia silnika w tryb ograniczonej mocy.
