Nieszczelne podkładki wtrysków 1.6 HDI – objawy, „czarna śmierć” i skutki dla silnika

Nieszczelne podkładki wtryskiwaczy w silniku 1.6 HDI to jedna z najczęstszych usterek eksploatacyjnych tej jednostki, prowadząca do zjawiska określanego jako „czarna śmierć”. Problem dotyczy zarówno wersji 8V, jak i 16V, szeroko stosowanych w autach PSA i Ford. Szczegółową charakterystykę konstrukcji tej jednostki znajdziesz w opracowaniu silnik 1.6 HDI – budowa, wersje i typowe usterki. W artykule omawiamy objawy nieszczelności, mechanizm powstawania nagaru oraz realne skutki dla głowicy, turbiny i całego układu smarowania.

Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

Czym są podkładki pod wtryskiwaczami w 1.6 HDI i jaką pełnią funkcję?

Podkładki pod wtryskiwaczami w silniku 1.6 HDI to cienkie uszczelki wykonane najczęściej z miedzi, montowane pomiędzy końcówką wtrysku a gniazdem w głowicy cylindrów. Ich zadaniem jest uszczelnienie komory spalania w miejscu, gdzie wtryskiwacz systemu Common Rail (zob. opis systemu Common Rail) wchodzi bezpośrednio do cylindra. W jednostkach z układem Bosch CP1/CP3 lub Siemens SID szczelność w tym punkcie ma kluczowe znaczenie dla prawidłowego spalania i pracy sterownika.

Dlaczego szczelność pod wtryskiem jest tak istotna?

W czasie spalania w cylindrze panuje ciśnienie przekraczające 150 barów. Jeżeli podkładka nie doszczelnia styku, spaliny przedostają się do kanału wtrysku i komory zaworowej. Powstaje charakterystyczny nagar, nazywany w warsztatach „czarną śmiercią”. To mieszanina sadzy i oleju, która z czasem twardnieje jak asfalt.

• Utrata kompresji – nierówna praca na biegu jałowym.
• Wzrost temperatury gniazda – wypalanie powierzchni głowicy.
• Problemy z adaptacją dawki – korekty wtrysków poza normą w ECU.

Jak działa prawidłowo zamontowana podkładka?

Nowa podkładka po dokręceniu śruby jarzma wtrysku (moment + kąt zgodnie z dokumentacją serwisową) ulega kontrolowanemu spłaszczeniu. Wypełnia mikronierówności gniazda i tworzy gazoszczelną barierę. Warunkiem skuteczności jest czyste, frezowane gniazdo – w praktyce używa się specjalnych frezów centrujących.

Brak odpowiedniego docisku lub montaż starej podkładki powoduje przedmuchy. W sterowniku mogą pojawić się błędy spalania stukowego lub nierównej pracy cylindra (np. P0301–P0304), choć same wtryski są elektrycznie sprawne.

Checklistа diagnostyczna (warsztat)

• Zapach spalin w kabinie – kontrola szczelności podstaw wtrysków.
• Sykanie przy przyspieszaniu – test pianą aktywną wokół wtrysku.
• Czarny nagar wokół wtrysku – demontaż i ocena gniazda.
• Korekta dawki > ±2,5 mg/suw – sprawdzenie kompresji i szczelności podkładki.

Pytania i odpowiedzi

Objawy nieszczelnych podkładek – jak rozpoznać problem na wczesnym etapie?

Pierwsze symptomy nieszczelności pod wtryskiwaczami w 1.6 HDI są subtelne i często bagatelizowane. Najwcześniej pojawia się charakterystyczne „syczenie” spod pokrywy zaworów – słyszalne szczególnie na zimnym silniku, tuż po rozruchu. To efekt przedmuchów spalin przez uszkodzoną miedzianą podkładkę uszczelniającą wtryskiwacz w gnieździe głowicy.

Zapach spalin i osad w komorze silnika

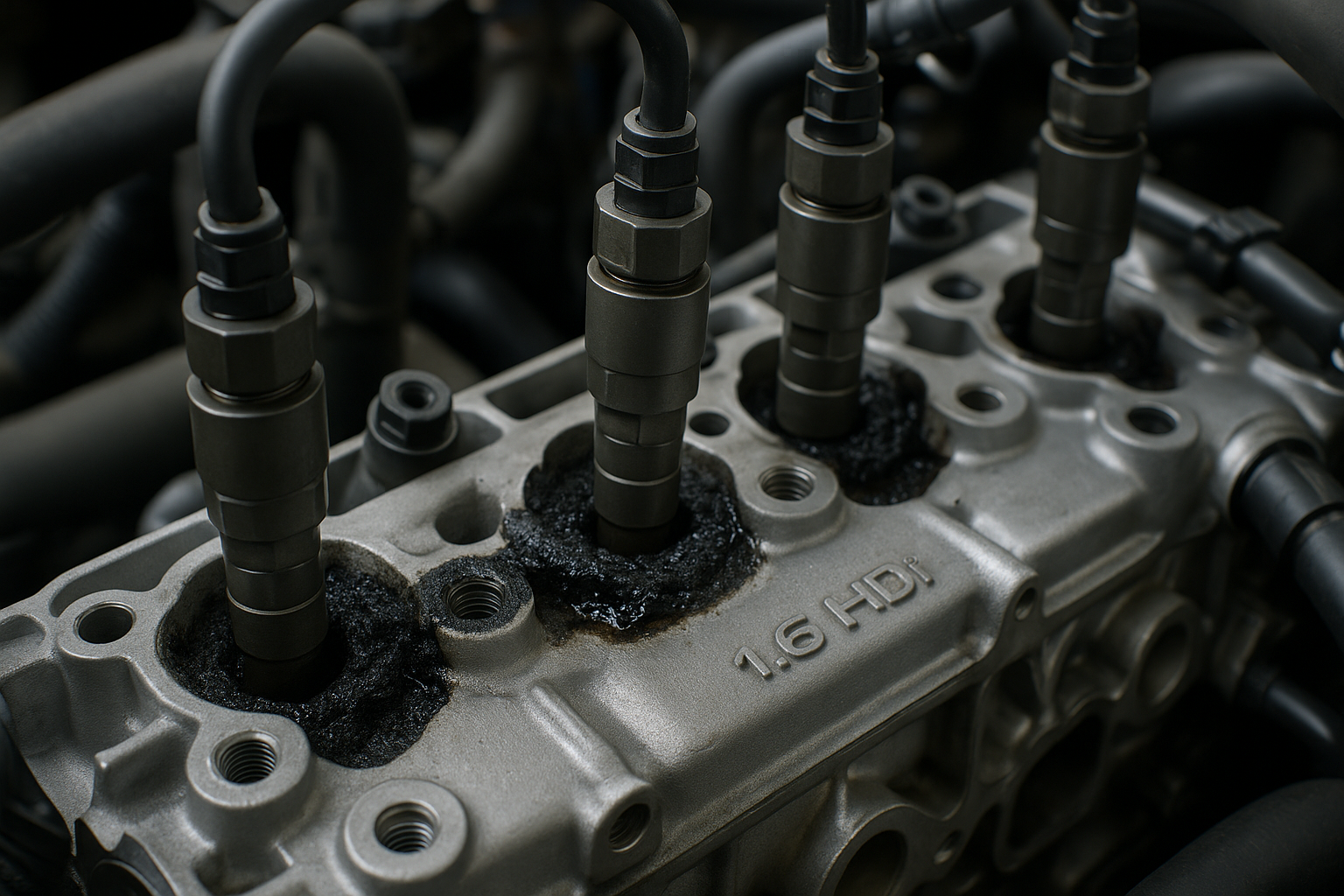

W początkowej fazie kierowca może wyczuć w kabinie zapach spalin, zwłaszcza przy włączonym nawiewie. Po zdjęciu osłony silnika widoczny bywa czarny, lepki nagar wokół podstawy wtrysku. To mieszanina sadzy i oleju – typowy objaw rozwijającej się „czarnej śmierci”. Zjawisko to jest bezpośrednio związane z procesem spalania w układzie Common Rail, gdzie ciśnienie wtrysku w systemach Bosch CP1/CP3 lub Siemens SID przekracza 1350–1600 bar.

Nierówna praca i korekty dawek paliwa

W miarę postępu nieszczelności pojawiają się zaburzenia spalania. Tester diagnostyczny może wskazać zwiększone korekty wtrysku (np. +2,5 mg/suw i więcej na jednym cylindrze). W sterownikach Siemens SID 803/803A zdarzają się błędy:

• P0263–P0266 – nierównomierny wkład cylindrów,
• P0201–P0204 – usterka obwodu wtryskiwacza,
• P0401 – niewystarczający przepływ EGR (wtórny efekt nieszczelności i zakłóceń spalania).

Nieszczelne gniazdo powoduje utratę kompresji, co objawia się dłuższym rozruchem i lekkim falowaniem obrotów na biegu jałowym.

Checklistа diagnostyczna (warsztatowa)

• Syczenie po rozruchu – kontrola szczelności gniazd wtrysków i test pianą aktywną.
• Czarny nagar wokół wtrysku – demontaż i ocena stanu podkładki oraz frezowanie gniazda.
• Zapach spalin w kabinie – sprawdzenie przedmuchów przy pracującym silniku.
• Podwyższone korekty wtrysków – diagnostyka parametrów bieżących w SID/EDC16.
• Trudny rozruch na zimno – pomiar kompresji i kontrola szczelności zaworów.

Pytania i odpowiedzi

„Czarna śmierć” – mechanizm powstawania i zagrożenia dla silnika

„Czarna śmierć” w 1.6 HDI to efekt przedmuchów spalin spod wtryskiwacza, spowodowanych nieszczelną, wypaloną lub źle dobraną podkładką uszczelniającą. W układzie Common Rail (Bosch CP1/CP3 lub Siemens SID) ciśnienie spalania przekracza 150 bar w komorze, a najmniejsza nieszczelność powoduje wydostawanie się gazów spalinowych do gniazda wtrysku. Spaliny mieszają się z olejem, sadzą i wilgocią, tworząc twardy, smołowaty nagar.

Jak powstaje „czarna śmierć” – krok po kroku

Proces zaczyna się od mikronieszczelności. Najczęściej przyczyną jest:

• Zużyta podkładka miedziana – brak szczelności po ponownym montażu.
• Krzywe gniazdo w głowicy – brak frezowania przed montażem nowej podkładki.
• Nieprawidłowy moment dokręcenia – śruby rozciągliwe niedokręcone lub użyte ponownie.

Przedmuch powoduje osadzanie się nagaru wokół podstawy wtrysku. Z czasem tworzy się twarda skorupa, która „cementuje” wtryskiwacz w głowicy. W zaawansowanym stadium dochodzi do syczenia podczas pracy, zapachu spalin w kabinie i nierównej pracy na biegu jałowym.

Realne zagrożenia dla jednostki napędowej

Bagatelizowanie problemu prowadzi do poważnych konsekwencji:

• Wypalenie gniazda wtrysku – konieczna regeneracja głowicy lub jej wymiana.
• Uszkodzenie wtryskiwacza – przegrzanie końcówki, korekty dawki poza normą.
• Błędy OBD – P0201–P0204 (usterki obwodu wtryskiwaczy), P0300 (wypadanie zapłonów), w sterownikach SID często również adaptacyjne przekroczenia korekt.
• Zanieczyszczenie oleju – przyspieszone zużycie turbosprężarki i panewek.

Długotrwała jazda z przedmuchami pogarsza parametry emisji, co może skutkować niespełnieniem normy EURO (patrz regulacje UE: eur-lex.europa.eu). W praktyce warsztatowej oznacza to również ryzyko zapieczenia wtrysku na tyle, że jego demontaż wymaga użycia ściągacza hydraulicznego lub kończy się urwaniem korpusu.

Checklistа diagnostyczna

• Syczenie przy przyspieszaniu – przedmuch spod wtrysku.
• Czarny, twardy nagar wokół wtryskiwacza – nieszczelna podkładka, brak frezowania gniazda.
• Zapach spalin w kabinie – nieszczelność komory spalania do góry głowicy.
• Korekty wtrysków powyżej ±2,5 mg/suw – możliwe przegrzanie lub nieszczelność.

Pytania i odpowiedzi

Diagnostyka i naprawa – procedura krok po kroku

Krok 1: Wstępna ocena wizualna i odczyt błędów

Diagnostykę rozpoczynamy od demontażu osłony silnika i dokładnych oględzin gniazd wtryskiwaczy. Obecność twardego, smołowatego nagaru wokół podstawy wtrysku oznacza przedmuch spalin do komory zaworowej. W zaawansowanym stadium tworzy się gruba warstwa osadu utrudniająca demontaż.

Następnie podłączamy tester diagnostyczny (np. do sterownika Siemens SID803/803A lub Bosch EDC16C34). Typowe kody błędów to:

• P0201–P0204 – usterka obwodu wtryskiwacza,
• P0300–P0304 – wypadanie zapłonów (nierówna praca),
• P1198 – nieprawidłowe ciśnienie w szynie Common Rail.

Warto przypomnieć, że system Common Rail jest szczególnie wrażliwy na nieszczelności i zakłócenia ciśnienia paliwa.

Krok 2: Test szczelności i demontaż wtryskiwacza

Przy pracującym silniku można użyć testu pianowego (spray do wykrywania nieszczelności) – pojawiające się bąble wokół podstawy wtrysku potwierdzają przedmuch. W praktyce warsztatowej częściej słychać charakterystyczne „syczenie” spod pokrywy zaworów.

Demontaż wymaga użycia ściągacza hydraulicznego lub bezwładnościowego – w 1.6 HDI wtryski często zapiekają się w głowicy. Niedopuszczalne jest podważanie ich łomem, ponieważ grozi to uszkodzeniem gniazda.

Krok 3: Czyszczenie gniazda i montaż nowej podkładki

Po wyjęciu wtrysku usuwamy nagar specjalnym frezem do gniazd (z prowadzeniem osiowym). Powierzchnia przylgni musi być idealnie równa – nawet mikronierówności powodują ponowną nieszczelność.

Stosujemy wyłącznie nową, odpowiedniej grubości podkładkę miedzianą. Śrubę mocującą należy dokręcić zgodnie z procedurą PSA:

• wstępnie 4 Nm,
• następnie dociągnięcie o 65° + 65°.

Zastosowanie starej śruby rozciągliwej jest błędem – grozi utratą docisku i powrotem problemu.

Checklistа diagnostyczna

• Zapach spalin w kabinie – przedmuch pod wtryskiem.
• Czarny nagar wokół wtrysku – nieszczelna podkładka.
• Nierówna praca na biegu jałowym – utrata kompresji w cylindrze.
• Trudny demontaż wtrysku – zaawansowane zapieczenie i korozja gniazda.

Pytania i odpowiedzi

Profilaktyka i decyzje eksploatacyjne – kiedy reagować?

W przypadku nieszczelności pod wtryskiwaczami w 1.6 HDI kluczowa jest szybka reakcja – nie wtedy, gdy pojawi się twarda warstwa nagaru wokół wtrysku, lecz już przy pierwszych objawach przedmuchu. Charakterystyczne „pufanie” spod pokrywy, zapach spalin w kabinie czy wilgotna, oleista sadza wokół gniazda to sygnał, że podkładka miedziana przestała uszczelniać komorę spalania.

Kiedy interweniować bez zwłoki?

Natychmiastowa naprawa jest konieczna, gdy:

• Występuje syk lub „dmuchanie” przy przyspieszaniu – przedmuch gazów spalinowych niszczy gniazdo w głowicy.
• Pojawia się błąd korekcji dawki (np. P0263–P0266) – sterownik Bosch EDC16C34 lub Siemens SID803 kompensuje nierówną pracę cylindra.
• Widzoczny jest twardy nagar wokół wtrysku – początek zjawiska nazywanego „czarną śmiercią”.

Odwlekanie naprawy prowadzi do zapieczenia wtryskiwacza w głowicy. W praktyce oznacza to konieczność użycia hydraulicznego ściągacza, a w skrajnych przypadkach demontaż głowicy i frezowanie gniazda. Koszt rośnie kilkukrotnie względem wymiany samej podkładki.

Profilaktyka warsztatowa – co robić cyklicznie?

Silniki 1.6 HDI z układem Common Rail (Bosch CP1/CP3, Siemens) pracują na wysokim ciśnieniu, dlatego szczelność pod wtryskiem ma kluczowe znaczenie. Profilaktyka obejmuje:

• Kontrolę korekt dawek w parametrach bieżących (różnice powyżej ±1,5 mg/suw wymagają weryfikacji).
• Sprawdzenie momentu dokręcenia śrub mocujących (zgodnie z procedurą producenta – zwykle dokręcanie kątowe).
• Wymianę podkładek przy każdym demontażu wtrysku oraz frezowanie gniazda specjalnym pogłębiaczem.

Checklista diagnostyczna

• Zapach spalin w kabinie – sprawdzenie szczelności pod wtryskiem i obecności nagaru.
• Nierówna praca na zimno – analiza korekt wtrysku i test przelewowy.
• Twardy osad wokół wtrysku – demontaż, czyszczenie i planowanie gniazda.
• Błąd P0401 lub P0234 – wykluczenie wpływu nieszczelności na pracę EGR i turbiny.

Pytania i odpowiedzi

Podsumowanie

Nieszczelne podkładki wtrysków w 1.6 HDI to usterka, której nie wolno ignorować. Początkowo objawia się syczeniem i zapachem spalin, lecz z czasem prowadzi do nagromadzenia twardego nagaru, problemów z demontażem wtrysków, spadku kompresji, a nawet uszkodzenia turbiny i panewek. Wczesna diagnostyka oraz prawidłowy montaż nowych podkładek z kontrolą gniazd pozwalają uniknąć kosztownego remontu głowicy lub całego silnika.
