Zatarta turbina w 1.6 HDi – zabójcze „sitko” w przewodzie olejowym i jak temu zapobiec

Zatarta turbina w 1.6 HDi to jedna z najczęstszych i najbardziej kosztownych awarii tego silnika. W wielu przypadkach jej przyczyną nie jest sama turbosprężarka, lecz ograniczony przepływ oleju przez przewód zasilający – problem szczegółowo opisany w analizie jednostki 1.6 HDi. Niewielkie sitko filtrujące potrafi doprowadzić do niedostatecznego smarowania, przegrzania rdzenia turbo i w konsekwencji zatarcia całego zespołu.

Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

Konstrukcja układu smarowania w 1.6 HDi i rola sitka w przewodzie turbo

Układ smarowania w 1.6 HDi opiera się na klasycznej pompie oleju napędzanej łańcuchem od wału korbowego, zintegrowanym zaworze przelewowym oraz magistrali olejowej zasilającej panewki wału, wałek rozrządu, a także turbosprężarkę. W jednostkach tych stosowano zarówno sterowniki Bosch EDC16C34, jak i Siemens SID803/803A, jednak sam schemat smarowania pozostaje podobny niezależnie od wersji mocy.

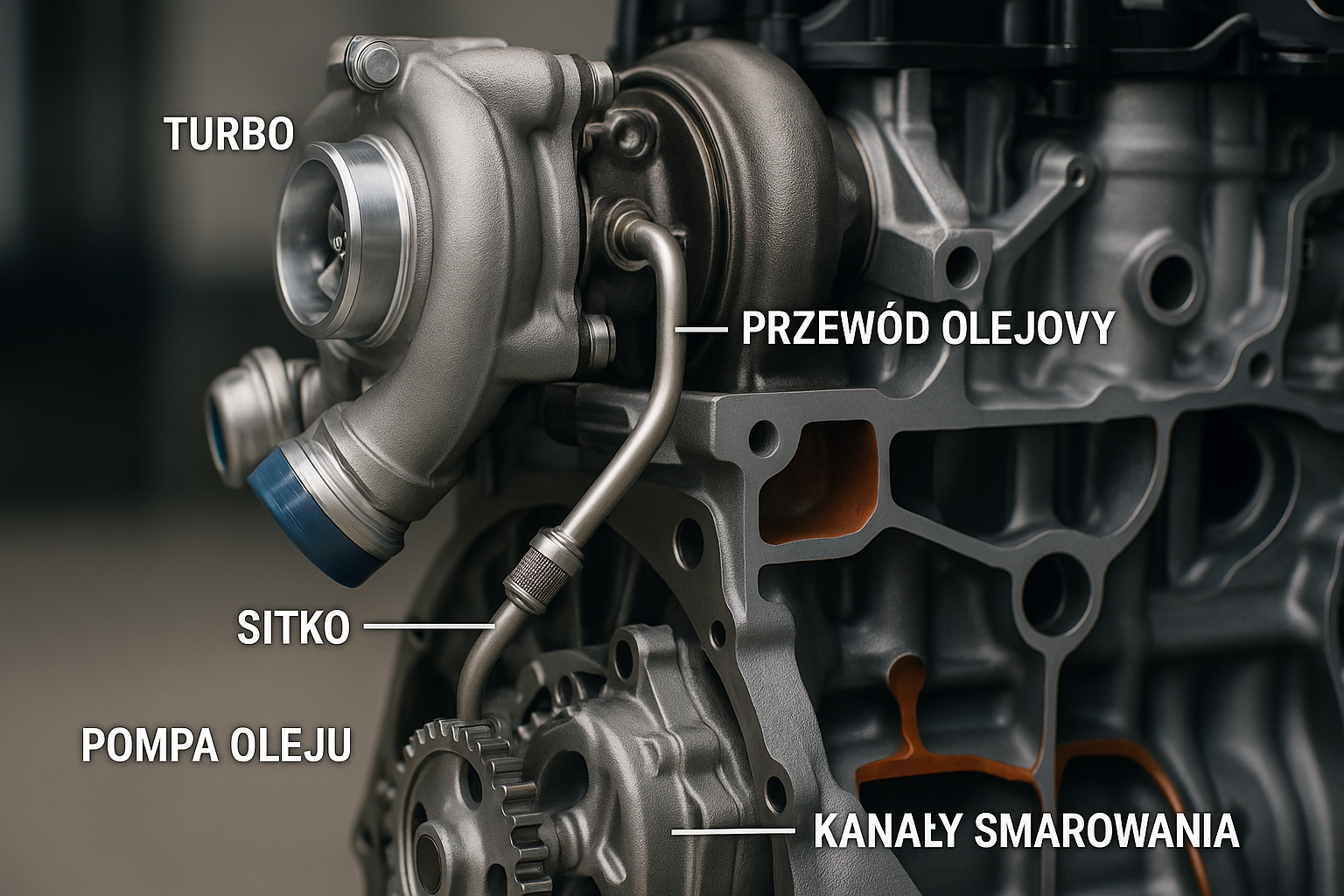

Droga oleju do turbosprężarki

Olej pobierany jest z miski przez smok z sitkiem wstępnym, następnie trafia do pompy i przez filtr oleju do głównej magistrali. Z niej cienkim przewodem doprowadzany jest pod ciśnieniem do łożysk ślizgowych turbiny (więcej o zasadzie działania: pl.wikipedia.org/wiki/Turbosprężarka). Już niewielki spadek przepływu powoduje przegrzewanie się rdzenia i przyspieszone zużycie panewek wirnika.

Krytycznym elementem jest mikrositko umieszczone w śrubie przelotowej przewodu zasilającego turbo. Producent wprowadził je jako dodatkowe zabezpieczenie przed opiłkami po awarii rozrządu lub panewek. W praktyce sitko zatrzymuje nagar powstający przy wydłużonych interwałach wymiany oleju (30 tys. km), co prowadzi do ograniczenia przepływu.

Dlaczego sitko staje się „wąskim gardłem”?

Silnik 1.6 HDi pracuje w wysokiej temperaturze, a wersje spełniające normy emisji Euro 5 (Rozporządzenie 715/2007) generują większą ilość sadzy w oleju. Przy zapchanym sitku ciśnienie w magistrali może być prawidłowe, ale przepływ do turbo jest niewystarczający. Efekt warsztatowy: zatarcie wirnika, luz promieniowy, wyciek oleju do dolotu i błąd P0299 (zbyt niskie doładowanie).

Checklist diagnostyczny

• Gwizd, brak mocy, P0299 – kontrola luzu wirnika i drożności przewodu zasilającego.
• Olej w intercoolerze – sprawdzenie ciśnienia oleju manometrem (min. 1,3 bar na biegu jałowym).
• Zatarcie nowej turbiny po kilku tys. km – demontaż śruby z sitkiem i ocena zanieczyszczeń.
• Metaliczne opiłki w filtrze – kontrola panewek wału przed montażem nowego turbo.

Pytania i odpowiedzi

Mechanizm zatarcia turbosprężarki – od ograniczonego przepływu do uszkodzenia rdzenia

Zatarcie turbosprężarki w 1.6 HDi zaczyna się od pozornie niewielkiego spadku wydajności smarowania. Głównym winowajcą jest metalowe sitko w przewodzie doprowadzającym olej do rdzenia turbo. W praktyce warsztatowej wystarczy częściowe ograniczenie przepływu, aby łożyska ślizgowe pracowały w warunkach granicznego smarowania. Temperatura rdzenia przekracza 300°C, olej ulega koksowaniu, a na panewkach odkłada się nagar.

Ograniczony przepływ oleju – początek reakcji łańcuchowej

W silniku 1.6 HDi ciśnienie oleju na zasilaniu turbiny powinno wynosić ok. 3–4 bary przy 3000 obr./min. Zatkane sitko powoduje spadek przepływu, choć czujnik ciśnienia w bloku często nie rejestruje anomalii. W efekcie:

• Przegrzanie wałka – brak stabilnego filmu olejowego.
• Mikrozatarcia łożysk – wzrost luzu promieniowego.
• Nieszczelność uszczelnień – olej trafia do dolotu i wydechu.

Zjawisko to jest typowe dla turbosprężarek o zmiennej geometrii (VTG), szerzej opisanych jako turbosprężarka, gdzie precyzja osiowania wirnika ma kluczowe znaczenie dla trwałości.

Od luzu wałka do destrukcji rdzenia

Gdy luz przekroczy wartości nominalne (zwykle >0,15 mm promieniowo), wirnik zaczyna ocierać o korpus. W logach sterownika Siemens SID803/SID807 pojawiają się błędy:

• P0299 – zbyt niskie ciśnienie doładowania.
• P0234 – przeładowanie (często wtórne do zablokowanej geometrii).
• P2562 – nieprawidłowe położenie siłownika turbiny.

W skrajnych przypadkach dochodzi do urwania wałka i zasysania oleju do cylindrów, co może skutkować niekontrolowanym wzrostem obrotów (tzw. runaway). Długotrwała jazda z uszkodzoną turbiną zwiększa emisję cząstek stałych, co pozostaje w sprzeczności z normami emisji spalin określonymi w przepisach UE, np. rozporządzeniu (WE) nr 715/2007.

Checklista diagnostyczna

• Świst przy przyspieszaniu – sprawdź luz osiowy i promieniowy wirnika.
• Olej w intercoolerze – kontrola drożności przewodu zasilającego i sitka.
• Błąd P0299 – test podciśnienia i ruchu zmiennej geometrii.
• Czarny dym pod obciążeniem – weryfikacja ciśnienia doładowania w parametrach rzeczywistych.

Pytania i odpowiedzi

Objawy ostrzegawcze i procedura diagnostyczna krok po kroku

Pierwsze symptomy problemów z układem smarowania turbiny w 1.6 HDi są zwykle bagatelizowane. W praktyce warsztatowej najczęściej zaczyna się od chwilowego spadku mocy, przejścia w tryb awaryjny oraz błędów sterownika Siemens SID 803/803A lub Bosch EDC16C34.

Typowe objawy poprzedzające zatarcie turbiny

Zanieczyszczone „sitko” w przewodzie doprowadzającym olej ogranicza przepływ do łożysk ślizgowych turbosprężarki (zob. definicja: turbosprężarka). W efekcie dochodzi do przegrzania rdzenia i powstawania nagaru.

• Gwiazdujący dźwięk przy przyspieszaniu – luz osiowy wirnika.
• Błąd P0299 – zbyt niskie ciśnienie doładowania (niedosmarowany rdzeń traci sprawność).
• Błąd P0234 – przeładowanie przy zapieczonej geometrii.
• Niebieski dym – olej przedostaje się do układu dolotowego.
• Metaliczne tarcie po zgaszeniu silnika – zatrzymujący się wirnik bez filmu olejowego.

Procedura diagnostyczna krok po kroku

Diagnostykę należy prowadzić metodycznie. Sama wymiana turbiny bez kontroli smarowania skutkuje powrotem usterki po kilku tysiącach kilometrów.

1. Odczyt błędów OBD – zapisane kody P0299, P0234, P2562 (pozycja siłownika VNT).
2. Logi dynamiczne – porównanie ciśnienia wymaganego i rzeczywistego doładowania.
3. Pomiar ciśnienia oleju – manometr w miejscu czujnika; na ciepłym silniku min. ok. 1,3–1,5 bara na biegu jałowym.
4. Demontaż przewodu zasilającego – kontrola drożności i stanu „sitka”.
5. Kontrola miski olejowej – obecność nagaru i opiłków.

Checklistа diagnostyczna

• Tryb awaryjny przy 2500–3000 obr./min – sprawdź rzeczywiste ciśnienie doładowania i sterowanie VNT.
• Gwizd narastający z obrotami – oceń luz promieniowy wirnika.
• Olej w intercoolerze – kontrola szczelności i odmy.
• Powracająca awaria po wymianie turbiny – sprawdź drożność przewodu olejowego i smok pompy.

Pytania i odpowiedzi

Naprawa: wymiana turbo czy kompleksowa rewizja układu?

W praktyce warsztatowej sama wymiana turbosprężarki w jednostce 1.6 HDi bardzo często kończy się jej ponownym uszkodzeniem po kilku tysiącach kilometrów. Jeśli przyczyną była ograniczona drożność zasilania olejowego (zabrudzone sitko w przewodzie, nagar w misce, zużyta pompa oleju), montaż nowego podzespołu bez usunięcia źródła problemu jest błędem proceduralnym.

Kiedy wystarczy wymiana turbosprężarki?

Wymiana może być zasadna wyłącznie wtedy, gdy potwierdzono prawidłowe ciśnienie oleju (manometr, nie tylko kontrolka), czysty przewód zasilający oraz brak opiłków w misce olejowej. Typowe objawy uszkodzenia to nadmierny luz osiowy wirnika, wyciek oleju do dolotu i błąd przeładowania P0234 spowodowany zapieczoną geometrią.

• Ciśnienie oleju na biegu jałowym ≥ 1,3 bar – układ smarowania wydolny.
• Brak nagaru w przewodzie zasilającym – drożność potwierdzona.
• Brak opiłków w filtrze oleju – brak wtórnej destrukcji.

Kiedy konieczna jest kompleksowa rewizja?

Jeżeli doszło do zatarcia wirnika, a w oleju widoczne są opiłki, obowiązkowa jest kontrola całego układu smarowania. Obejmuje to demontaż miski, czyszczenie smoków, kontrolę pompy oleju oraz wymianę przewodu zasilającego (bez czyszczenia sitka – tylko nowy element). W sterownikach Siemens SID803/SID807 często zapisują się błędy P0299 (niedoładowanie) lub P2562 (usterka sterowania geometrią), które są wtórne wobec problemu smarowania.

Warto pamiętać, że turbosprężarka pracuje w układzie doładowania spalinami, a jej trwałość zależy bezpośrednio od jakości filmu olejowego. Zanieczyszczenia prowadzą do zatarcia łożysk ślizgowych w ciągu kilkudziesięciu sekund pracy.

Checklist diagnostyczny po zatarciu turbo

• Metaliczne tarcie przy przyspieszaniu – kontrola luzu osiowego i promieniowego wirnika.
• Błąd P0299 – test szczelności dolotu i podciśnienia sterującego.
• Kontrolka ciśnienia oleju – pomiar manometrem przy 90°C.
• Olej w intercoolerze – płukanie układu dolotowego po awarii.

Pytania i odpowiedzi

Profilaktyka i dobre praktyki eksploatacyjne dla silników HDi

W jednostkach 1.6 HDi kluczowa jest bezwzględna kontrola jakości i drożności układu smarowania. Najwięcej zatarć turbosprężarki wynika z ograniczonego przepływu oleju przez przewód zasilający, w którym znajduje się drobne sitko filtrujące. Jeżeli dochodzi do nagromadzenia nagaru, spada ciśnienie oleju na łożyskach ślizgowych turbiny, co prowadzi do przegrzania i luzu promieniowego wirnika.

Wymiana oleju i kontrola przewodu zasilającego

Interwał wymiany oleju należy skrócić do maksymalnie 10–12 tys. km, niezależnie od wskazań komputera serwisowego (BSI/ECU Siemens SID). Stosować wyłącznie oleje o specyfikacji PSA B71 2290 (najczęściej 5W30 low SAPS). Przy każdej wymianie oleju zalecana jest:

• Kontrola i czyszczenie przewodu olejowego turbiny – demontaż i inspekcja sitka.
• Sprawdzenie smoków olejowych – obecność nagaru w misce olejowej.
• Wymiana podkładek pod wtryskiwaczami – nieszczelności powodują przedmuchy i degradację oleju.

Zaniedbania prowadzą do spadku ciśnienia oleju i błędów takich jak P0299 (niedoładowanie) lub P0234 (przeładowanie przy zapieczonej geometrii). Warto przypomnieć, że turbosprężarka pracuje w układzie Common Rail, gdzie stabilność ciśnienia paliwa (np. pompa Bosch CP1) nie kompensuje problemów z niedostatecznym smarowaniem.

Prawidłowa eksploatacja turbiny i DPF

Nagłe gaszenie silnika po intensywnej jeździe powoduje koksowanie oleju w rdzeniu turbiny. Zalecane jest odczekanie 60–90 sekund na biegu jałowym. Wersje z filtrem cząstek stałych muszą regularnie przeprowadzać pełne cykle regeneracji, zgodnie z normami emisji EURO 5. Przerywane dopalanie DPF zwiększa rozrzedzenie oleju paliwem i pogarsza jego właściwości smarne.

Checklista diagnostyczna

• Świst przy przyspieszaniu – luz osiowy turbiny, kontrola przewodu olejowego.
• Błąd P0299 – nieszczelność dolotu lub niedrożne sitko w zasilaniu oleju.
• Wzrost poziomu oleju – niedokończona regeneracja DPF, rozcieńczenie paliwem.
• Czarny nagar wokół wtrysku – nieszczelna podkładka, degradacja oleju.

Pytania i odpowiedzi

Podsumowanie

Awaria turbosprężarki w 1.6 HDi rzadko jest zdarzeniem losowym – najczęściej wynika z problemów w układzie smarowania, w tym z obecności zanieczyszczeń i niedrożnego sitka w przewodzie olejowym. Skuteczna prewencja obejmuje kontrolę ciśnienia oleju, wymianę przewodów, usunięcie sitka oraz skrócenie interwałów serwisowych. Świadoma diagnostyka pozwala uniknąć powtarzalnych i kosztownych napraw.
