Budowa i zasada działania układu SCR w 2.2 BlueHDi (Euro 6)
W jednostce 2.2 BlueHDi układ redukcji tlenków azotu oparto na selektywnej redukcji katalitycznej (SCR), spełniającej wymagania normy Euro 6 określonej w rozporządzeniu UE 715/2007 (eur-lex.europa.eu). System współpracuje ze sterownikiem silnika (najczęściej Siemens/Continental SID) i jest zintegrowany z modułem dozowania AdBlue oraz filtrem cząstek stałych.
Główne elementy systemu

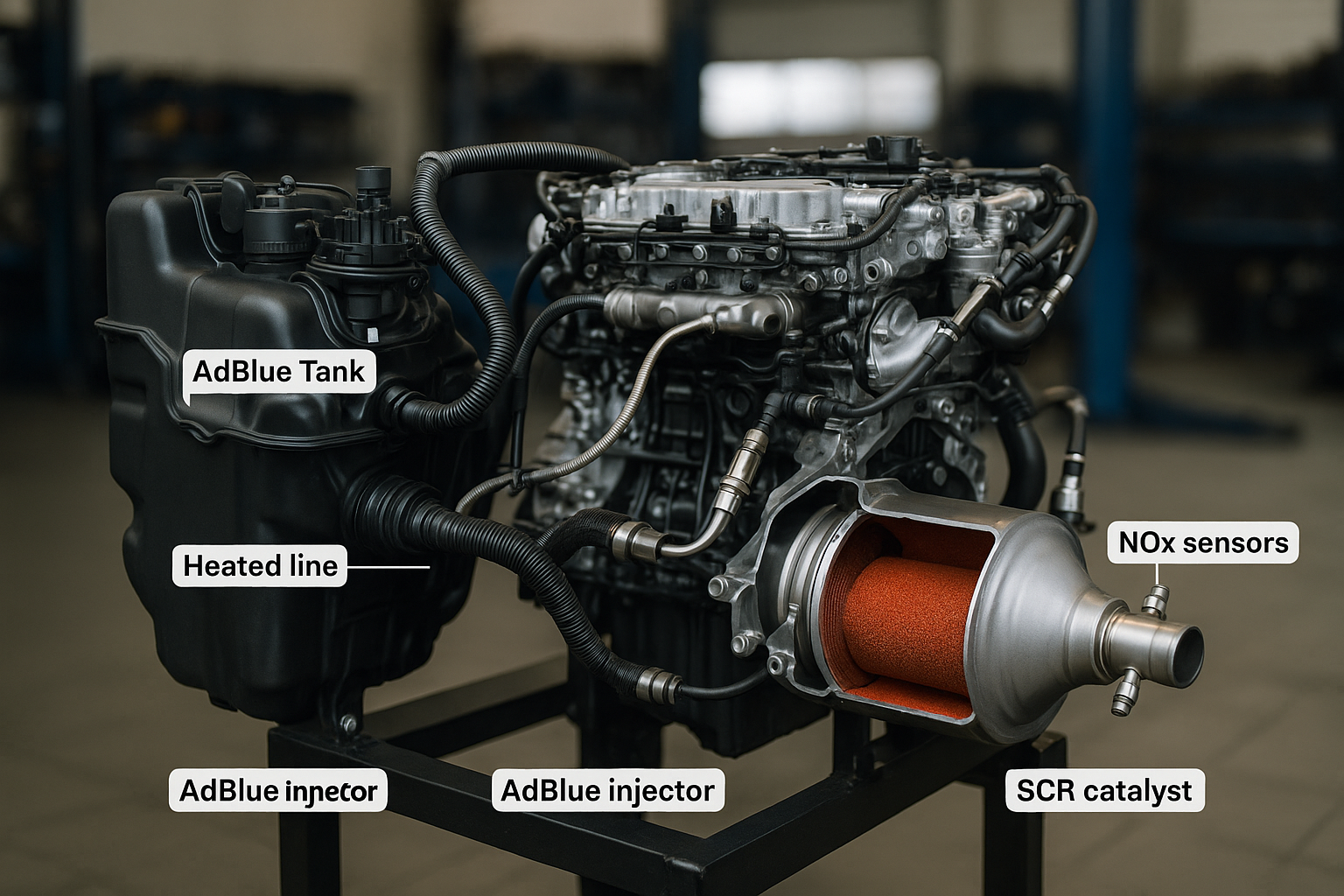

Układ SCR w tej jednostce składa się z kilku kluczowych podzespołów, które w praktyce warsztatowej generują najwięcej usterek:
- Zbiornik AdBlue z modułem pompy – zawiera pompę elektryczną, czujnik poziomu, temperatury i często czujnik jakości roztworu.
- Przewód ciśnieniowy z grzałką – zapobiega zamarzaniu płynu poniżej -11°C.
- Wtryskiwacz (dozownik) AdBlue – montowany przed katalizatorem SCR.
- Katalizator SCR – przekształca NOx w azot i wodę.
- Czujniki NOx (przed i za katalizatorem) – kontrolują skuteczność redukcji.
Zasada działania w praktyce diagnostycznej
Sterownik silnika oblicza dawkę AdBlue na podstawie obciążenia, temperatury spalin oraz sygnałów z czujników NOx. Roztwór mocznika (32,5%) po wtrysku do gorących spalin ulega rozkładowi do amoniaku, który w katalizatorze reaguje z tlenkami azotu. Sam proces opisano szerzej w haśle Selektywna redukcja katalityczna.
Wartości ciśnienia w układzie dozowania zwykle mieszczą się w zakresie 4,5–6 bar. Spadek poniżej progu powoduje zapis błędów takich jak P20E8 (za niskie ciśnienie reduktora). Uszkodzenie czujnika NOx skutkuje kodami P2200–P2202, natomiast nieskuteczność redukcji – P207F lub P20EE.
Typowe punkty awarii konstrukcyjnej
W 2.2 BlueHDi najczęściej problemem nie jest sam katalizator, lecz moduł zbiornika. Krystalizacja mocznika prowadzi do zatarcia pompy i zablokowania przewodów. W praktyce warsztatowej oznacza to konieczność wymiany kompletnego zespołu, ponieważ producent nie przewiduje naprawy elementów wewnętrznych.
Checklist diagnostyczny
- Komunikat „Usterka systemu oczyszczania spalin” – odczyt błędów P20E8, kontrola ciśnienia w parametrach rzeczywistych.
- Odliczanie do zablokowania rozruchu – sprawdzić skuteczność SCR i błędy P207F/P20EE.
- Zapach amoniaku z wydechu – kontrola wtryskiwacza AdBlue (nieszczelność lub zawieszanie).
- Brak komunikacji z czujnikiem NOx – weryfikacja zasilania 12V i magistrali CAN.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy awaria pompy zawsze oznacza wymianę zbiornika? | W praktyce tak – moduł jest nierozbieralny i producent nie przewiduje części serwisowych. |
| Co powoduje błąd P20EE? | Nieskuteczną redukcję NOx – przyczyną bywa uszkodzony czujnik NOx, zbyt niska dawka AdBlue lub zużyty katalizator. |
| Dlaczego pojawia się krystalizacja? | Najczęściej przez nieszczelność dozownika lub częste przerywanie pracy silnika przed zakończeniem procedury opróżniania przewodu. |
Najczęstsze usterki pompy AdBlue i modułu zbiornika
W jednostce 2.2 BlueHDi system SCR oparty jest na zintegrowanym module zbiornika (pompa, grzałka, czujnik poziomu i temperatury, sterownik). W praktyce warsztatowej najczęściej uszkodzeniu ulega sama pompa dozująca oraz elektronika modułu, a nie wtryskiwacz AdBlue. Typowe kody błędów to P20E8 (zbyt niskie ciśnienie reduktanta), P204F (usterka systemu redukcji NOx – bank 1) oraz P206B (usterka czujnika poziomu AdBlue).
Spadek ciśnienia – błąd P20E8
Pompa w zbiorniku powinna wytwarzać ciśnienie rzędu 5–6 bar. Jeśli w parametrach rzeczywistych widać wartości poniżej 4 bar, sterownik (np. Siemens SID) zapisuje P20E8 i uruchamia odliczanie do blokady rozruchu. Przyczyną jest najczęściej:
- Zużycie pompy membranowej – spadek wydajności przy ciepłym układzie.
- Krystalizacja mocznika w przewodach ciśnieniowych.
- Nieszczelność szybkozłączek – zasysanie powietrza.
Jeżeli po teście aktywacyjnym ciśnienie nie rośnie powyżej 5 bar, moduł kwalifikuje się do wymiany. W tych wersjach producent nie przewiduje regeneracji samej pompy – wymienia się kompletny zbiornik.
Krystalizacja AdBlue i uszkodzenia grzałki
AdBlue (32,5% roztwór mocznika – zob. definicję AdBlue) krystalizuje przy wycieku i długotrwałym postoju. W 2.2 BlueHDi osad blokuje filtr w module i zawór zwrotny pompy. Dodatkowo awarie grzałki (błędy P20B9, P20BA) powodują zamarzanie płynu zimą i wtórne uszkodzenie pompy.
Jeżeli rezystancja obwodu grzałki odbiega od danych serwisowych (najczęściej 1–3 Ω), a w parametrach brak wzrostu temperatury zbiornika, moduł jest uszkodzony. Próby płukania zwykle dają efekt krótkotrwały.
Elektronika modułu i czujnik poziomu
Błąd P206B lub komunikat o niemożności uruchomienia mimo pełnego zbiornika wskazuje na uszkodzenie czujnika poziomu (zintegrowany z modułem). Często przyczyną jest korozja ścieżek po przedostaniu się wilgoci. Wersje Euro 6 są szczególnie wrażliwe – zgodnie z wymogami homologacyjnymi (Rozporządzenie (WE) nr 715/2007) system musi uniemożliwić dalszą jazdę przy niesprawnym SCR.
Checklista diagnostyczna
- P20E8 + niskie ciśnienie w parametrach – zużyta pompa lub nieszczelność przewodu.
- P20B9 zimą – uszkodzona grzałka w module zbiornika.
- Odliczanie do blokady mimo pełnego zbiornika – wadliwy czujnik poziomu.
- Biały nalot przy złączach – krystalizacja i mikronieszczelność.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy można wymienić samą pompę AdBlue? | W praktyce producent przewiduje wymianę kompletnego modułu zbiornika – pompa nie występuje jako osobna część serwisowa. |
| Czy kasowanie błędów usuwa odliczanie do blokady? | Nie. Jeśli ciśnienie lub poziom są poza zakresem, licznik wróci po kilku cyklach jazdy. |
| Ile kosztuje naprawa? | Wymiana kompletnego modułu to zwykle 3–6 tys. zł w zależności od wersji i robocizny. |
Krystalizacja AdBlue – przyczyny, skutki i zapobieganie
W układzie SCR stosowanym w 2.2 BlueHDi krystalizacja AdBlue jest jedną z najczęstszych przyczyn awarii pompy dozującej, wtryskiwacza czynnika oraz czujników NOx. Mocznik (32,5% roztwór) w kontakcie z powietrzem i przy nieprawidłowej temperaturze tworzy twarde osady, które blokują przewody i dyszę wtrysku. Zjawisko to nasila się przy jeździe miejskiej, krótkich trasach oraz nieszczelnościach układu.
Główne przyczyny krystalizacji
- Nieszczelność przewodów lub złącza wtryskiwacza – odparowanie wody i powstawanie kryształów mocznika.
- Niesprawne podgrzewanie zbiornika – zamarzanie AdBlue (poniżej -11°C) i degradacja pompy po rozmrożeniu.
- Uszkodzona pompa SCR (np. moduł zintegrowany z czujnikiem poziomu) – brak płukania przewodu po zgaszeniu silnika.
- Jazda na krótkich dystansach – brak stabilnej temperatury spalin, odkładanie osadu w kanale mieszającym.
Normy emisji Euro 6 wymagają skutecznej redukcji NOx (Rozporządzenie (WE) nr 715/2007), dlatego nawet częściowe zatkanie wtryskiwacza powoduje zapis błędów i ograniczenie mocy. W praktyce warsztatowej często obserwuje się kody P20E8 (zbyt niskie ciśnienie reduktora), P204F (usterka układu redukcji NOx) oraz P2202/P2200 (usterka czujnika NOx).
Skutki dla podzespołów
Krystalizacja prowadzi do przeciążenia pompy SCR i jej przegrzewania. Zablokowany wtryskiwacz powoduje nierównomierne dozowanie, a osad w mieszalniku może doprowadzić do wzrostu ciśnienia w układzie wydechowym. W skrajnych przypadkach dochodzi do trybu awaryjnego i odliczania kilometrów do zablokowania rozruchu.
Checklist diagnostyczny
- Komunikat „Urea fault” – sprawdzenie ciśnienia pompy (test aktywacyjny w DiagBox).
- Błąd P20E8 – pomiar rzeczywistego ciśnienia i kontrola szczelności przewodów.
- Białe osady przy wtrysku – demontaż i czyszczenie dyszy, kontrola płukania po wyłączeniu silnika.
- Brak odliczania kilometrów mimo błędu – aktualizacja oprogramowania sterownika SCR.
Zapobieganie w praktyce warsztatowej
Stosować wyłącznie certyfikowany płyn zgodny z normą ISO 22241 (opis właściwości: AdBlue – charakterystyka). Regularnie kontrolować szczelność przewodów oraz wykonywać adaptację pompy po naprawie. Przy każdej wymianie modułu zbiornika zalecane jest czyszczenie przewodu tłocznego i kontrola drożności mieszalnika.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy krystalizacja zawsze oznacza wymianę pompy? | Nie. Przy wczesnej reakcji często wystarcza czyszczenie wtryskiwacza i przewodu oraz adaptacja systemu. |
| Dlaczego problem wraca po kilku miesiącach? | Najczęściej przyczyną jest nieszczelność lub niesprawne płukanie przewodu po wyłączeniu silnika. |
| Czy jazda z błędem SCR uszkadza silnik? | Bezpośrednio nie, ale może doprowadzić do trybu awaryjnego i blokady rozruchu zgodnie z wymaganiami Euro 6. |
Diagnostyka systemu SCR – parametry rzeczywiste i testy warsztatowe
W jednostce 2.2 BlueHDi prawidłowa diagnostyka SCR zaczyna się od analizy parametrów rzeczywistych w sterowniku silnika (najczęściej Siemens/Continental SID). Odczyt samych kodów DTC, takich jak P20E8 (zbyt niskie ciśnienie czynnika redukującego) czy P204F (usterka systemu redukcji NOx – bank 1), nie wystarcza. Kluczowe są dane live: ciśnienie AdBlue, temperatura zbiornika, aktywność grzałek oraz skuteczność redukcji NOx.
Parametry rzeczywiste – wartości referencyjne
Podczas testu aktywacyjnego pompy ciśnienie w układzie powinno wzrosnąć do ok. 5–6 bar w ciągu kilku sekund. Jeżeli zatrzymuje się na poziomie 3–4 bar i spada – typowa jest nieszczelność przewodu, krystalizacja w module pompy lub zużycie samej pompy.
- Ciśnienie AdBlue: 5–6 bar (stabilne po aktywacji)
- Temperatura zbiornika: zgodna z temperaturą otoczenia (różnica max 5°C)
- Skuteczność redukcji NOx: spadek NOx za katalizatorem min. 70–90%
- Czas budowania ciśnienia: poniżej 10 s
Brak spadku NOx przy prawidłowym ciśnieniu wskazuje na zatkany wtryskiwacz AdBlue lub uszkodzony katalizator SCR. Warto przypomnieć, że system ten jest wymagany dla normy emisji Euro 6 (podstawa prawna: Rozporządzenie (WE) nr 715/2007).
Testy warsztatowe krok po kroku
Procedura powinna obejmować test elementów wykonawczych oraz kontrolę fizyczną układu. Krystalizacja mocznika w przewodach objawia się charakterystycznym białym nalotem i powoduje błędy P20E8 lub P207F.
- Aktywacja pompy i obserwacja stabilności ciśnienia.
- Test wtryskiwacza – kontrola rozpylania (brak strugi, tylko mgła).
- Porównanie wskazań czujników NOx przed i za katalizatorem.
- Sprawdzenie grzałek zbiornika (rezystancja i pobór prądu).
Checklista diagnostyczna
- Komunikat „Urea – rozruch niemożliwy za X km” – błąd P204F, sprawdzić skuteczność redukcji NOx i adaptacje.
- Niskie ciśnienie w teście aktywacyjnym – nieszczelność lub zużyta pompa.
- Biały osad przy przewodach – krystalizacja, konieczne czyszczenie lub wymiana modułu.
- Błąd czujnika NOx (P2202, P2237) – weryfikacja zasilania i sygnału LIN.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy samo kasowanie błędów usuwa problem? | Nie. Przy aktywnym błędzie skuteczności SCR licznik blokady rozruchu nadal odlicza. |
| Jak odróżnić uszkodzoną pompę od zapchanego wtryskiwacza? | Jeśli ciśnienie nie osiąga 5 bar – winna pompa. Jeśli ciśnienie jest prawidłowe, a NOx nie spada – problem z wtryskiem lub katalizatorem. |
| Czy adaptacja po wymianie pompy jest konieczna? | Tak. W sterowniku należy wykonać procedurę odpowietrzania i reset wartości wyuczonej dawki. |
Naprawa, koszty i decyzje serwisowe – wymiana, regeneracja czy adaptacja?
W praktyce warsztatowej przy układzie SCR w 2.2 BlueHDi decyzja rzadko jest zero-jedynkowa. Błędy takie jak P20E8 (za niskie ciśnienie reduktora), P204F (usterka systemu redukcji NOx) czy P208E (usterka pompy AdBlue) wymagają najpierw weryfikacji parametrów rzeczywistych w sterowniku silnika (najczęściej Bosch EDC17C60 lub Siemens SID). Kluczowe jest sprawdzenie ciśnienia w obwodzie (ok. 5–6 bar), czasu budowania ciśnienia oraz temperatury zbiornika.
Wymiana kompletnego modułu SCR
W 2.2 BlueHDi pompa, grzałka i czujnik poziomu są zintegrowane w jednym module. Przy krystalizacji mocznika i uszkodzeniu silnika pompy najczęściej stosuje się wymianę całego zespołu. Typowy koszt: 3500–6000 zł część + 400–800 zł robocizna. Po montażu konieczna jest adaptacja w sterowniku oraz skasowanie licznika blokady rozruchu (odliczanie km do zablokowania startu).
To rozwiązanie najbezpieczniejsze, szczególnie gdy pojazd podlega normie emisji Euro 6 zgodnie z rozporządzeniem UE (eur-lex.europa.eu). Niesprawny SCR oznacza realne przekroczenie emisji NOx i problemy przy kontroli drogowej.
Regeneracja pompy i czyszczenie krystalizacji
Jeżeli silnik elektryczny pompy pracuje, a problemem jest krystalizacja przewodów lub dyszy wtryskowej, możliwe jest czyszczenie układu i regeneracja. Koszt: 800–2000 zł. Warunek: brak uszkodzeń elektroniki i brak błędów komunikacji LIN z modułem SCR.
W praktyce skuteczność zależy od stopnia zanieczyszczenia. Przy powracającym błędzie P20E8 po czyszczeniu – nie ma sensu powtarzać procedury, tylko kwalifikować moduł do wymiany.
Adaptacja i aktualizacja oprogramowania
Zdarzają się przypadki, gdzie fizycznie układ jest sprawny, a problemem jest błędna kalibracja lub przestarzałe oprogramowanie ECU. Aktualizacja softu i ponowna adaptacja dozowania AdBlue kosztuje zwykle 300–600 zł. Dotyczy to zwłaszcza błędów sporadycznych bez spadku ciśnienia.
Checklist diagnostyczny
- P20E8 + wolne budowanie ciśnienia – zużyta pompa lub nieszczelność przewodu.
- P204F bez innych kodów – problem adaptacyjny lub aktualizacja ECU.
- Krystalizacja przy wtryskiwaczu – nieszczelność dyszy, czyszczenie lub wymiana.
- Brak komunikacji z modułem SCR – uszkodzenie wiązki lub elektroniki pompy.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy można jeździć z błędem SCR? | Do czasu aktywacji blokady rozruchu tak, ale sterownik po określonym przebiegu uniemożliwi uruchomienie silnika. |
| Czy regeneracja jest trwała? | Tylko jeśli problemem była krystalizacja, a nie uszkodzenie elektroniki lub silnika pompy. |
| Czy da się wyłączyć system SCR? | Technicznie tak, ale jest to niezgodne z homologacją i przepisami emisji spalin. |
Podsumowanie
Układ SCR w 2.2 BlueHDi jest skuteczny emisyjnie, lecz wrażliwy na jakość AdBlue, styl eksploatacji i szczelność systemu. Najczęstsze awarie dotyczą modułu pompy ze zintegrowanym zbiornikiem oraz krystalizacji w przewodach i wtryskiwaczu. Trafna diagnostyka oparta na odczycie parametrów rzeczywistych pozwala uniknąć kosztownej, niepotrzebnej wymiany całych zespołów i skrócić czas unieruchomienia pojazdu.
