Silnik 2.2 HDi z filtrem DPF/FAP to popularna jednostka w samochodach osobowych oraz dostawczych pracujących głównie w mieście. Wersje tej konstrukcji zostały szczegółowo opisane na stronie silnik 2.2 HDi, gdzie omówiono różnice generacyjne i typowe problemy eksploatacyjne. W cyklu miejskim kluczowym zagadnieniem pozostaje skuteczność wypalania filtra oraz wpływ stylu jazdy na trwałość osprzętu.
Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

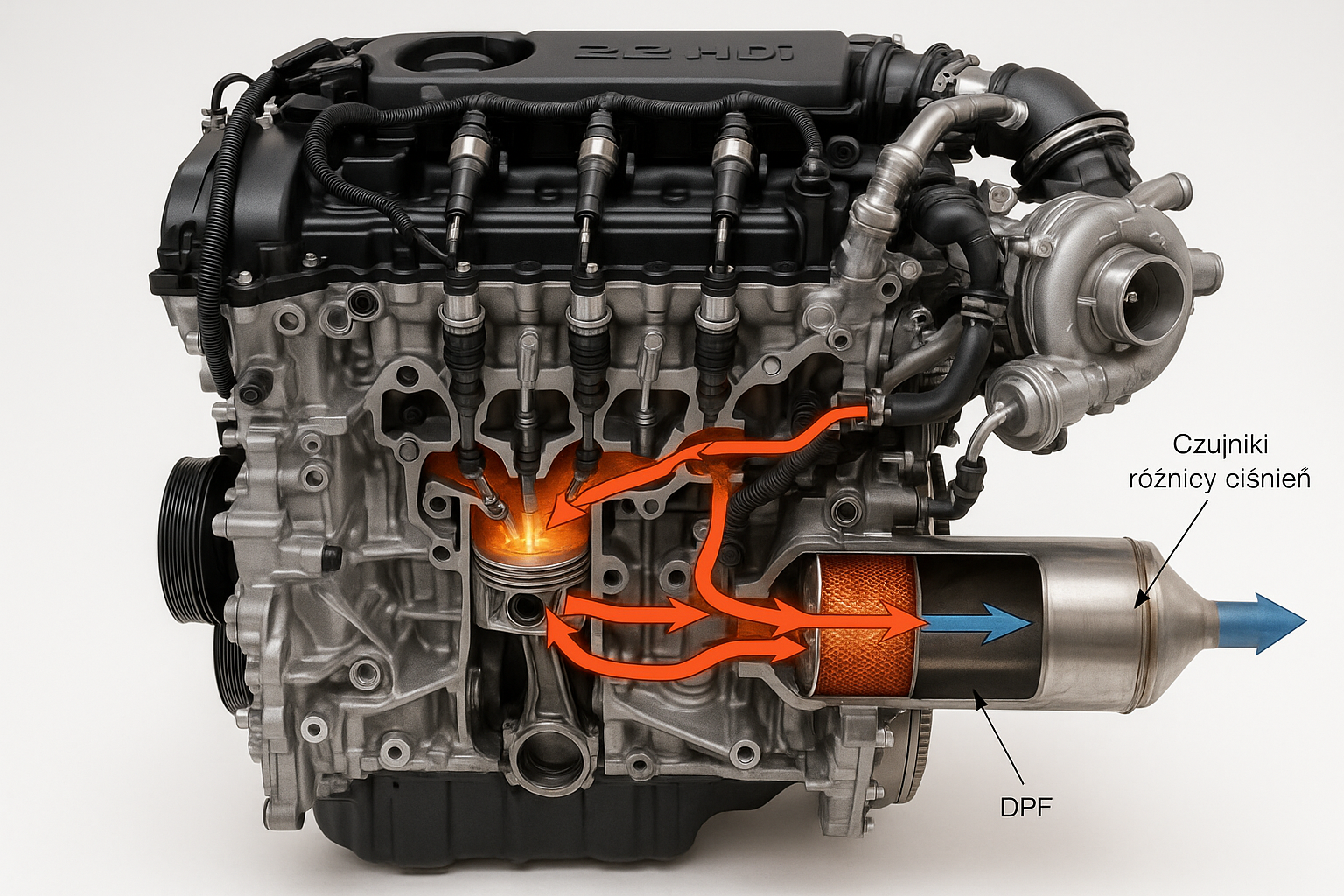

Budowa układu DPF / FAP w 2.2 HDi – generacje i różnice konstrukcyjne
W jednostkach 2.2 HDi stosowano dwa zasadnicze typy filtrów cząstek stałych: FAP z dodatkiem Eolys (układ mokry) oraz klasyczny DPF bez dodatku (układ suchy). Różnice konstrukcyjne mają bezpośredni wpływ na strategię wypalania, diagnostykę oraz typowe usterki w autach osobowych i dostawczych.
FAP pierwszych generacji – system z dodatkiem Eolys
W starszych wersjach 2.2 HDi (EDC15C2, później Siemens SID) stosowano filtr FAP współpracujący ze zbiornikiem dodatku katalitycznego. Sterownik dawkuje Eolys do paliwa przy tankowaniu, obniżając temperaturę spalania sadzy do ok. 450°C. Konstrukcyjnie układ obejmuje:
- Filtr z powłoką katalityczną umieszczony blisko turbiny,
- Zbiornik dodatku + pompę dozującą,
- Czujnik różnicy ciśnień (typowy błąd P2452),
- Czujniki temperatury spalin przed i za filtrem.
Typową awarią jest zablokowana pompka dodatku (błąd P1435) lub wyczerpany płyn – wtedy sterownik blokuje regenerację. W praktyce warsztatowej często spotyka się też nadmierne nagromadzenie popiołu, którego nie usuwa wypalanie.
DPF drugiej generacji – układ suchy
W nowszych odmianach 2.2 HDi (Bosch EDC16C34, SID803/807) stosowano filtr bez dodatku. Regeneracja odbywa się poprzez dodatkowe dawki paliwa w fazie wydechu. Wtrysk realizowany przez system Common Rail (opis technologii: pl.wikipedia.org/wiki/Common_Rail) podnosi temperaturę spalin do ok. 600°C.
Konstrukcyjnie filtr bywa zintegrowany z katalizatorem utleniającym (DOC). W wersjach dostawczych montowany jest dalej od silnika, co utrudnia dopalanie w ruchu miejskim. Częste błędy to P242F (nadmierne zapełnienie) oraz P2463 (zbyt duża ilość sadzy).
Różnice konstrukcyjne – zestawienie
| Element | FAP (z dodatkiem) | DPF (suchy) |
|---|---|---|
| Obniżenie temp. spalania | Dodatek Eolys | Dodatkowy wtrysk paliwa |
| Typowe awarie | P1435, zapowietrzona pompka | P2463, rozrzedzenie oleju |
| Obsługa serwisowa | Uzupełnianie dodatku + reset | Kontrola poziomu oleju i adaptacje |
Checklista diagnostyczna
- Kontrolka silnika + tryb awaryjny – sprawdź P2463, zmierz rzeczywiste ciśnienie różnicowe.
- Częste próby regeneracji – nieszczelny dolot lub zapieczona geometria turbiny (ryzyko P0234).
- Wzrost poziomu oleju – niedokończone wypalania w układzie suchym.
- Brak możliwości regeneracji – niski poziom Eolys lub uszkodzony czujnik temperatury.
Pytania i odpowiedzi
| Czy FAP i DPF to to samo? | Konstrukcyjnie podobne, ale FAP wykorzystuje dodatek do paliwa, a DPF suchy opiera się wyłącznie na strategii wtrysku. |
| Dlaczego w dostawczaku filtr zapycha się szybciej? | Niższe temperatury spalin i praca pod obciążeniem w mieście utrudniają skuteczne dopalanie sadzy. |
| Czy każdą wersję można programowo wyłączyć? | Technicznie tak, ale jest to niezgodne z przepisami emisji spalin (normy EURO publikowane w eur-lex.europa.eu). |
Strategie wypalania w cyklu miejskim i dostawczym
W eksploatacji miejskiej i dostawczej sterownik silnika (najczęściej Siemens SID 803/807 lub Bosch EDC16C34/EDC17C10) musi stale balansować między ochroną filtra a warunkami, które nie sprzyjają osiągnięciu temperatury powyżej 550°C w DPF/FAP. Krótkie odcinki, długie postoje na biegu jałowym i jazda z niskim obciążeniem powodują częste inicjowanie regeneracji aktywnej, przerywanej po zgaszeniu silnika.
Regeneracja pasywna vs. aktywna – realia miasta
W warunkach stałej prędkości (np. obwodnica) możliwa jest regeneracja pasywna – sadza utlenia się przy wyższej temperaturze spalin bez dodatkowych dawek paliwa. W mieście dominuje regeneracja aktywna: ECU podaje dawki postwtrysku przez układ Common Rail (opis systemu), podnosząc temperaturę w filtrze. Wersje z FAP wykorzystują dodatek Eolys do obniżenia temperatury spalania sadzy.
Problem pojawia się, gdy proces jest przerywany 2–3 razy z rzędu. Wzrasta poziom rozcieńczenia oleju napędowego w oleju silnikowym, a masa sadzy przekracza próg bezpieczeństwa (np. 60–70 g), skutkując błędami P242F (nadmierne zapełnienie filtra) lub P2463 (wysoka masa sadzy).
Strategie w autach dostawczych
W pojazdach użytkowych z silnikiem 2.2 HDi pracujących w dystrybucji miejskiej typowe są: długie postoje na biegu jałowym i jazda z częściowym obciążeniem. Sterownik inicjuje regenerację przy określonej różnicy ciśnień (czujnik Δp), ale niska temperatura spalin powoduje jej wydłużenie. Skutkiem są błędy P2448 (nieukończona regeneracja) lub P2452 (usterka czujnika ciśnienia różnicowego).
W praktyce warsztatowej skuteczne strategie to:
- Wymuszona regeneracja serwisowa testerem diagnostycznym – przy kontrolowanej temperaturze i poziomie oleju.
- Aktualizacja oprogramowania ECU – modyfikacja progów inicjacji regeneracji.
- Kontrola układu dolotowego – nieszczelności i zapieczona geometria turbiny (błąd P0234) zaburzają temperaturę spalin.
- Weryfikacja EGR – zawieszony zawór (P0401) obniża temperaturę spalania.
Checklist diagnostyczny
- Wzrost poziomu oleju – sprawdzić częstotliwość regeneracji i dawki postwtrysku.
- Tryb awaryjny + P2463 – odczytać masę sadzy w parametrach rzeczywistych.
- Brak możliwości wymuszenia regeneracji – sprawdzić czujniki temperatury spalin (P2033).
- Częste wypalanie co 150–200 km – kontrola szczelności dolotu i korekt wtrysków.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy jazda wyłącznie po mieście zawsze zatyka filtr? | Nie, ale znacząco zwiększa częstotliwość regeneracji aktywnej i ryzyko jej przerwania. |
| Co oznacza błąd P242F? | Zbyt wysoki stopień zapełnienia filtra – często konieczna regeneracja serwisowa lub demontaż i czyszczenie. |
| Czy można przerwać wypalanie? | Jednorazowo tak, ale powtarzane przerwania prowadzą do rozcieńczenia oleju i błędów związanych z nadmierną masą sadzy. |
Diagnostyka nasycenia filtra – parametry kluczowe dla decyzji serwisowej
W jednostkach 2.2 HDi z systemami Siemens SID 803/803A/807 lub Bosch EDC16/EDC17 decyzja o wymuszeniu regeneracji DPF/FAP nie powinna opierać się wyłącznie na kontrolce MIL. Kluczowe są konkretne parametry rzeczywiste odczytane testerem: różnica ciśnień na filtrze, obliczona masa sadzy (g), licznik popiołu oraz temperatury przed i za filtrem.
Różnica ciśnień – pierwszy sygnał alarmowy
Czujnik różnicy ciśnień (DP sensor) przy rozgrzanym silniku i biegu jałowym powinien wskazywać zazwyczaj 5–15 mbar. Przy 2500 obr./min bez obciążenia wartości rzędu 30–60 mbar są akceptowalne. Jeżeli odczyt przekracza 80–100 mbar, sterownik zapisuje błędy typu P242F (nadmierne zapełnienie filtra) lub P2002 (nieskuteczność DPF).
Uwaga warsztatowa: nienaturalnie niska różnica ciśnień (0–2 mbar przy wysokich obrotach) często oznacza pęknięty przewód do czujnika albo uszkodzony sensor, a nie „czysty filtr”.
Masa sadzy i strategia sterownika
W oprogramowaniu SID i EDC masa sadzy wyliczana jest algorytmicznie na podstawie dawki paliwa, czasu pracy i stylu jazdy. Przy wartościach 18–24 g rozpoczyna się regeneracja aktywna. Po przekroczeniu 45 g sterownik może zablokować wypalanie i przejść w tryb awaryjny.
W pojazdach z dodatkiem Eolys (FAP) kontroluj również poziom dodatku oraz licznik dozowań. Informacje o wymaganiach emisji dla norm Euro 5 i Euro 6 są dostępne w oficjalnych dokumentach UE:
Rozporządzenie (WE) nr 715/2007.
Temperatury spalin – warunek skutecznej regeneracji
Podczas aktywnego wypalania temperatura przed filtrem powinna osiągać 550–650°C. Jeżeli czujnik EGT pokazuje maksymalnie 420–450°C, przyczyną bywa niesprawny wtryskiwacz (korekta powyżej ±2,5 mg/suw), nieszczelny dolot albo zapieczona geometria turbiny powodująca błędy P0234 lub P0299.
Checklist diagnostyczny
- Kontrolka silnika + P242F – sprawdź realną różnicę ciśnień i masę sadzy przed wymuszeniem regeneracji.
- Częste przerywanie wypalania – analiza temperatur EGT i korekt wtrysków.
- Brak przyrostu temperatury – kontrola EGR (błąd P0401) i szczelności dolotu.
- Wysokie spalanie w trasie – możliwa ciągła próba regeneracji przez sterownik.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy sama jazda autostradowa zawsze wypali filtr? | Nie, jeśli masa sadzy przekroczyła próg blokady (ok. 45 g), potrzebna będzie regeneracja serwisowa. |
| Kiedy filtr kwalifikuje się do czyszczenia chemicznego? | Gdy różnica ciśnień utrzymuje się powyżej 100 mbar mimo poprawnych czujników i zakończonej regeneracji. |
| Czy błąd P2002 zawsze oznacza uszkodzony filtr? | Nie, często przyczyną jest nieszczelność w układzie wydechowym lub wadliwy czujnik różnicy ciśnień. |
Typowe problemy w ruchu miejskim – objawy i konsekwencje
W eksploatacji miejskiej i dostawczej najczęstszy problem jednostki 2.2 HDi z filtrem cząstek stałych to niedokończone regeneracje DPF/FAP. Krótkie odcinki, niskie obciążenie i częste gaszenie silnika powodują, że sterownik (Bosch EDC16C34, EDC17C10, Siemens SID803/807) inicjuje wypalanie, ale nie kończy procesu. W efekcie rośnie poziom sadzy, a następnie popiołu, co prowadzi do przekroczenia progów różnicy ciśnień i wejścia w tryb awaryjny.
Najczęstsze objawy w cyklu miejskim
- Wzrost poziomu oleju silnikowego – rozcieńczanie paliwem podczas przerwanych regeneracji.
- Błędy P242F, P2463 – nadmierne zapełnienie filtra sadzą.
- Błąd P2452 / P2453 – niewiarygodny sygnał czujnika różnicy ciśnień DPF.
- Spadek mocy i tryb awaryjny – ograniczenie momentu obrotowego przez ECU.
- Częste uruchamianie wentylatorów po zgaszeniu silnika – niedokończona regeneracja.
W autach dostawczych problem pogłębia praca na biegu jałowym (kurierzy, chłodnie). Temperatura spalin nie osiąga 550–650°C wymaganych do skutecznego dopalenia sadzy. Dodatkowo zużyty układ EGR (błąd P0401) zwiększa produkcję cząstek stałych, a zapieczona geometria turbosprężarki (np. przeładowanie i P0234) zaburza strategię regeneracji.
Konsekwencje zaniedbań
Ignorowanie komunikatów skutkuje trwałym zapchaniem filtra i przekroczeniem limitu masy popiołu (nieusuwalnego w trakcie jazdy). W skrajnych przypadkach dochodzi do pęknięcia wkładu ceramicznego DPF, wzrostu temperatury spalin i uszkodzenia turbosprężarki. W pojazdach spełniających normy emisji zgodne z regulacjami UE dotyczącymi norm EURO jazda z niesprawnym filtrem może skutkować negatywnym wynikiem badania technicznego.
Checklista diagnostyczna
- Kontrolka silnika + brak mocy – odczyt masy sadzy w parametrach rzeczywistych i weryfikacja różnicy ciśnień.
- Przybywa oleju – kontrola liczby przerwanych regeneracji i adaptacji w ECU.
- Częste regeneracje (co 150–200 km) – sprawdzenie EGR i szczelności dolotu.
- Błąd czujnika DPF – pomiar przewodów ciśnieniowych i test manometrem.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Dlaczego filtr zapycha się szybciej w mieście? | Brak stałej temperatury spalin i przerywane regeneracje powodują narastanie sadzy. |
| Czy wymuszona regeneracja zawsze pomaga? | Tylko przy nadmiarze sadzy. Przy wysokiej masie popiołu konieczne jest czyszczenie lub wymiana filtra. |
| Czy jazda z zapchanym DPF uszkadza turbinę? | Tak. Wzrost przeciwciśnienia spalin podnosi temperaturę i obciążenie łożysk turbosprężarki. |
Eksploatacja i prewencja – jak wydłużyć żywotność DPF w 2.2 HDi
W praktyce warsztatowej trwałość filtra cząstek stałych w jednostce 2.2 HDi zależy przede wszystkim od stylu jazdy i sprawności układów współpracujących. W cyklu miejskim oraz w autach dostawczych pracujących „od punktu do punktu” najczęściej obserwuję przyspieszone zapychanie filtra przez niedokończone regeneracje aktywne sterowane przez ECU (np. Siemens SID, Bosch EDC16/EDC17).
Warunki skutecznego wypalania – praktyka drogowa
Aby regeneracja przebiegła prawidłowo, sterownik musi osiągnąć temperaturę spalin powyżej 550–600°C. W jeździe miejskiej oznacza to konieczność utrzymania stałej prędkości przez minimum 15–20 minut przy obrotach 2200–2800 obr./min. W pojazdach użytkowych z dużą masą własną warto planować trasy tak, by raz na kilka dni zapewnić odcinek pozamiejski.
Wersje z systemem FAP wymagają kontroli poziomu dodatku (Eolys). Jego brak powoduje błędy P1434, P1435 oraz nieskuteczne dopalanie sadzy. Normy emisji, które wymusiły stosowanie filtrów cząstek stałych (Euro 4/5), są opisane w dokumentach UE, m.in. w rozporządzeniach dostępnych na eur-lex.europa.eu.
Elementy krytyczne dla żywotności DPF
- Układ wtryskowy (Bosch CP1/CP3) – lejące wtryski podnoszą poziom sadzy; korekty powyżej ±2,5 mg/suw wymagają weryfikacji.
- Turbosprężarka o zmiennej geometrii – zapieczona geometria powoduje przeładowanie (P0234) lub niedoładowanie (P0299), co zaburza temperaturę spalin.
- Czujnik różnicy ciśnień DPF – błędy P2452, P2453; przewody silikonowe pękają i przekłamują odczyt.
- Zawór EGR – zablokowany w pozycji otwartej zwiększa produkcję sadzy (P0401, P0402).
Checklista diagnostyczna
- Wentylator pracuje po zgaszeniu silnika – przerwana regeneracja aktywna.
- Wzrost poziomu oleju – rozcieńczanie paliwem podczas częstych prób wypalania.
- Tryb awaryjny i komunikat „antipollution fault” – przekroczone ciśnienie różnicowe DPF.
- Spadek mocy przy wyższych obrotach – nadmierne zapełnienie popiołem, konieczne czyszczenie hydrodynamiczne.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy jazda tylko po mieście zawsze zniszczy DPF? | Nie, ale wymaga regularnego „przepalenia” w trasie i sprawnego układu wtryskowego oraz EGR. |
| Kiedy czyszczenie, a kiedy wymiana filtra? | Gdy masa popiołu przekracza limit adaptacyjny sterownika i ciśnienie różnicowe nie spada po czyszczeniu – konieczna wymiana. |
| Czy można wymusić regenerację testerem? | Tak, ale tylko po usunięciu przyczyny zapchania; inaczej dojdzie do przegrzania lub rozcieńczenia oleju. |
Podsumowanie
2.2 HDi z DPF/FAP może pracować bezproblemowo w mieście i w transporcie dostawczym, pod warunkiem prawidłowej diagnostyki i świadomej eksploatacji. Kluczowe znaczenie ma kontrola parametrów nasycenia filtra, stanu układu wtryskowego oraz sprawności czujników różnicy ciśnień i temperatury spalin. Decyzje serwisowe powinny opierać się na danych, nie wyłącznie na objawach.
