Silniki 2.2 HDi (PSA) oraz 2.2 TDCi stosowane m.in. w Fordzie Puma często bywają mylone ze względu na zbliżoną pojemność i układ konstrukcyjny. W rzeczywistości różnią się detalami osprzętu, układem dolotowym oraz rozmieszczeniem komponentów. Szczegółową specyfikację jednostki PSA znajdziesz tutaj: silnik 2.2 HDi – dane techniczne i typowe usterki. Poniżej przedstawiamy praktyczny przewodnik identyfikacyjny, który ułatwi rozpoznanie konstrukcji bez demontażu.
Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231
Geneza konstrukcji i różnice platformowe PSA vs Ford
Jednostka 2.2 HDi wywodzi się z rodziny DW12 opracowanej przez PSA, natomiast 2.2 TDCi w wersji „Puma” to konstrukcja Forda z rodziny Duratorq, rozwijana niezależnie mimo współpracy koncernów przy innych silnikach. W praktyce warsztatowej oznacza to zupełnie inne podejście do osprzętu, sterowania i rozmieszczenia podzespołów – mimo zbliżonej pojemności i systemu Common Rail.
Blok silnika i układ rozrządu
PSA DW12 stosuje żeliwny blok z aluminiową głowicą 16V (w nowszych wersjach 8V) i napęd rozrządu paskiem zębatym. W Fordzie Puma również występuje pasek, ale konstrukcja przedniej pokrywy i sposób prowadzenia osprzętu są inne – w TDCi często spotykamy masywniejszy dekiel i charakterystyczne mocowanie pompy wysokiego ciśnienia.
W praktyce: w 2.2 HDi typową usterką jest zużycie wałków rozrządu przy zaniedbaniach olejowych. W 2.2 TDCi częściej obserwujemy problemy z napinaczem paska i wycieki spod przedniej pokrywy.
Układ wtryskowy i sterowanie
W DW12 dominują systemy Bosch (EDC15C2, EDC16C34) oraz Siemens SID w nowszych odmianach. Pompy CP1/CP3 są montowane z przodu silnika, a listwa CR ma centralne położenie. W Fordzie Puma stosowano Delphi lub Siemens – rozpoznawalne po innej geometrii listwy i wtyczkach wtryskiwaczy.
Różnice diagnostyczne są wyraźne: w PSA przy zapowietrzeniu układu często pojawia się P0087 (za niskie ciśnienie paliwa). W Fordzie z układem Delphi typowe są błędy P0251 i P1211 związane z regulacją dawki i ciśnienia.
Turbodoładowanie i emisja spalin
Obie konstrukcje wykorzystują turbosprężarki o zmiennej geometrii (VNT), jednak w PSA siłownik podciśnieniowy jest zwykle umieszczony bliżej grodzi, a w Fordzie bardziej od strony pasa przedniego. Zapieczona geometria powoduje przeładowanie i błąd P0234 – w DW12 częściej przez nagar z EGR, w Pumie przez nieszczelności podciśnienia.
Wersje spełniające normy Euro 4 i Euro 5 (zgodnie z regulacjami UE – Rozporządzenie 715/2007) różnią się obecnością DPF i typem sterowania regeneracją.
| Obszar | PSA 2.2 HDi (DW12) | Ford 2.2 TDCi (Puma) |
|---|---|---|
| Sterownik | Bosch EDC15/16, Siemens SID | Delphi, Siemens |
| Typowe błędy | P0087, P0234 | P0251, P1211, P0234 |
| Rozmieszczenie osprzętu | Listwa centralnie, EGR z tyłu | Inne prowadzenie wiązki i przewodów CR |
Checklista diagnostyczna
- Nierówna praca na biegu jałowym – w HDi sprawdź korekty wtrysków (SID/EDC16), w TDCi test przelewowy Delphi.
- Brak mocy + P0234 – kontrola geometrii VNT i podciśnienia (oba, inne rozmieszczenie siłownika).
- Gaśnięcie pod obciążeniem – HDi: regulator ciśnienia na pompie CP3; TDCi: zawór SCV i filtr paliwa.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy 2.2 HDi i 2.2 TDCi mają wspólną bazę konstrukcyjną? | Nie. DW12 to projekt PSA, a Puma to odrębna konstrukcja Forda, mimo współpracy koncernów przy innych silnikach. |
| Który układ wtryskowy jest bardziej problematyczny? | Delphi w TDCi jest bardziej wrażliwy na jakość paliwa; w HDi częstsze są problemy z regulacją ciśnienia niż z samymi wtryskiwaczami. |

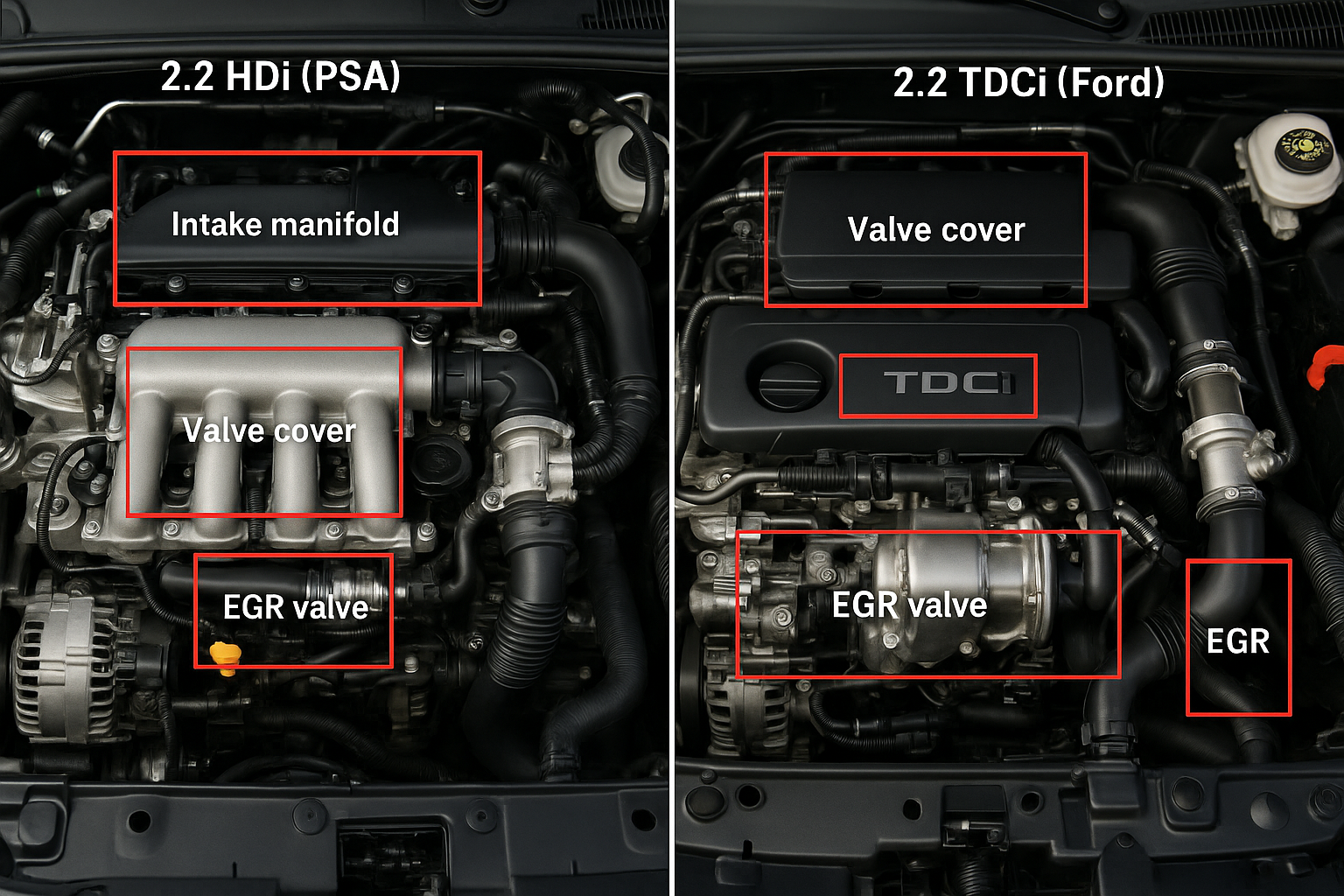

Elementy wizualne pozwalające rozpoznać silnik bez numeru VIN
W praktyce warsztatowej pierwsze rozpoznanie jednostki wykonuje się „na oko” – po układzie osprzętu, kolektorach i rozmieszczeniu podzespołów. W przypadku odmian 2.2 HDi stosowanej przez PSA oraz 2.2 TDCi z rodziny Puma różnice są wyraźne, jeśli wiadomo, gdzie patrzeć.
Pokrywa zaworów i układ wtryskowy
W silniku PSA najczęściej spotkasz plastikową pokrywę z centralnie umieszczonym logo producenta auta i widocznymi przewodami przelewów wtryskiwaczy Bosch. Wersje z systemem Bosch EDC16 mają listwę Common Rail umieszczoną z przodu głowicy. Sama zasada działania systemu Common Rail została opisana szerzej w encyklopedii:
Common Rail – definicja.
W 2.2 TDCi (Puma) listwa wysokiego ciśnienia bywa przesunięta wyżej, a przewody wysokiego ciśnienia mają bardziej „łukowaty” przebieg. Często stosowano sterownik Siemens SID oraz pompę wysokiego ciśnienia typu Delphi. Już po samej pompie można odróżnić konstrukcję – w PSA dominuje Bosch CP1/CP3.
Turbosprężarka i kolektor wydechowy
W odmianie PSA turbosprężarka (zwykle ze zmienną geometrią) jest osadzona bliżej grodzi, a kolektor wydechowy ma bardziej zwartą konstrukcję. W Fordzie Puma turbo często znajduje się niżej, a przewód dolotowy do intercoolera prowadzony jest szerzej w stronę prawego nadkola.
Zapieczona geometria turbiny powoduje przeładowanie i błąd P0234. Wersje spełniające normę Euro 5 (rozporządzenie 715/2007) częściej mają widoczny czujnik różnicy ciśnień DPF przy grodzi – w Puma zwykle montowany wyżej, w PSA bliżej filtra.
Osprzęt i detale montażowe
- Obudowa filtra oleju – w PSA często pionowa, plastikowa z wkładem od góry; w Puma częściej metalowa, montowana poziomo.
- EGR – w 2.2 HDi chłodnica EGR zintegrowana i osłonięta; w 2.2 TDCi przewód EGR bywa bardziej odsłonięty i łatwiej dostępny.
- Poduszki silnika – inne punkty mocowania łapy przedniej; w Puma masywniejszy wspornik aluminiowy.
Checklist diagnostyczna
- Błąd P0087 + metaliczne opiłki w filtrze – częściej układ Delphi (Puma).
- Nierówna praca na zimno + korekty > ±2 mg/skok – typowe dla zużytych wtrysków Bosch (PSA).
- Tryb awaryjny przy 2500–3000 obr./min – zapieczona geometria VNT, wizualnie sprawdź dostęp do siłownika.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy po samej pompie wysokiego ciśnienia można odróżnić jednostki? | Tak. Bosch CP1/CP3 wskazuje zwykle na PSA, a Delphi – na odmianę Puma. |
| Czy rozmieszczenie DPF pomaga w identyfikacji? | Tak, w Fordzie czujniki różnicy ciśnień są zazwyczaj wyżej i bliżej grodzi niż w wersji PSA. |
| Czy sterownik silnika widać bez demontażu? | W wielu modelach tak – Siemens SID w Puma ma charakterystyczną dużą wtyczkę boczną, Bosch EDC16 w PSA montowany jest bliżej akumulatora. |
Układ wtryskowy, turbodoładowanie i osprzęt – różnice funkcjonalne
System wtryskowy Common Rail – Bosch vs Siemens
W praktyce warsztatowej najłatwiej odróżnić te jednostki po osprzęcie układu Common Rail. W 2.2 HDi (PSA) najczęściej spotykamy system Bosch z pompą wysokiego ciśnienia CP1 lub CP3 oraz sterownikiem EDC15C2 / EDC16C34. W Fordzie Puma 2.2 TDCi stosowano zarówno układy Delphi, jak i Siemens SID (np. SID202), co zmienia charakter typowych usterek.
W HDi typowa awaria to zużycie pompy CP1 – opiłki w listwie, spadek ciśnienia na railu i błędy P0087 (za niskie ciśnienie paliwa) lub P0191 (niewiarygodny sygnał czujnika ciśnienia). W TDCi z Delphi częściej obserwuje się nieszczelne wtryskiwacze i przelewy powodujące trudny rozruch na ciepło. W SID202 charakterystyczne są błędy komunikacji i P1211 przy niestabilnym ciśnieniu.
Turbosprężarka i sterowanie doładowaniem
Obie konstrukcje korzystają z turbosprężarki o zmiennej geometrii łopatek (VGT), jednak różni się sposób sterowania. W HDi często występuje podciśnieniowy siłownik sterowany elektrozaworem (np. Pierburg), natomiast w 2.2 TDCi częściej spotyka się elektroniczny aktuator.
Zapieczona geometria w HDi skutkuje przeładowaniem i błędem P0234 lub niedoładowaniem P0299. W TDCi uszkodzenie elektronicznego aktuatora objawia się trybem awaryjnym bez typowego „gwizdu” turbiny – sterownik ogranicza dawkę paliwa mimo prawidłowego podciśnienia.
Osprzęt: EGR, DPF i elementy pomocnicze
Wersje HDi szybciej otrzymały filtr cząstek stałych FAP z dodatkiem Eolys, podczas gdy w 2.2 TDCi DPF występował w zależności od normy emisji (rozporządzenie 715/2007 – norma Euro 5). W HDi typowe są błędy P1435 (układ dodatku do paliwa) oraz komunikaty o niskim poziomie płynu. W TDCi częściej pojawia się P242F – nadmierne zapełnienie filtra.
Zawór EGR w HDi bywa sterowany podciśnieniowo, natomiast w Fordzie przeważa wersja elektryczna z czujnikiem położenia. Objaw zablokowanego EGR to falowanie obrotów i P0401 (zbyt mały przepływ).
Checklista diagnostyczna
- Trudny rozruch na ciepło – test przelewowy wtryskiwaczy (częściej TDCi/Delphi).
- Błąd P0087 – kontrola opiłków w filtrze i listwie (HDi/Bosch).
- Tryb awaryjny przy 3000 obr./min – kontrola geometrii VGT i podciśnienia (HDi).
- Brak mocy bez błędu doładowania – diagnostyka aktuatora elektronicznego (TDCi).
- Komunikat o DPF – sprawdzenie różnicy ciśnień i poziomu dodatku (HDi FAP).
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Jak szybko odróżnić osprzęt HDi od TDCi pod maską? | Sprawdź producenta pompy i sterownik – Bosch EDC typowy dla HDi, SID/Delphi częściej w TDCi. |
| Który układ częściej generuje opiłki? | Zużyta pompa Bosch CP1 w HDi – konieczna kontrola całego toru paliwowego. |
| Dlaczego pojawia się P0234 mimo sprawnego czujnika MAP? | Najczęściej zapieczona geometria turbiny lub nieszczelny układ podciśnienia w wersji HDi. |
Skrzynie biegów, kompatybilność i różnice montażowe
W praktyce warsztatowej najszybciej odróżnić odmianę 2.2 HDi od 2.2 TDCi po zestawieniu jej ze skrzynią biegów. W jednostkach PSA stosowano głównie przekładnie manualne ML6C oraz 6‑biegowe automaty Aisin (AM6/TF‑80SC), natomiast w Fordzie z silnikiem Puma dominują skrzynie MMT6 oraz automaty 6F55. Już sama obudowa sprzęgła i rozstaw śrub przy bloku różnią się detalami konstrukcyjnymi.
Rozstaw śrub i obudowa sprzęgła
Blok 2.2 HDi (PSA) ma charakterystyczny, symetryczny układ śrub w dolnej części kołnierza oraz gniazdo czujnika położenia wału (CKP) zintegrowane z obudową skrzyni. W 2.2 TDCi Puma czujnik CKP bywa montowany w innym miejscu, a obudowa sprzęgła ma inny profil w części górnej – co wyklucza bezpośrednią zamianę skrzyń bez adaptera.
- PSA ML6C – wysprzęglik centralny (CSC), inna średnica łożyska oporowego.
- Ford MMT6 – odmienny wspornik poduszki skrzyni i inne mocowanie półosi.
- Aisin TF‑80SC – sterowanie przez TCM zintegrowany z CAN PSA (BSI).
- 6F55 Ford – inna kalibracja i komunikacja z PCM SID/Bosch.
Koło dwumasowe i czujniki
W obu wersjach stosowano koła dwumasowe, jednak różnią się offsetem i liczbą zębów wieńca impulsowego. Przy próbie montażu skrzyni z innej wersji pojawia się błąd synchronizacji wał–wałek rozrządu (np. P0335, P0016). W 2.2 TDCi sygnał CKP współpracuje z systemem wtryskowym Siemens SID lub Bosch EDC16, natomiast w HDi częściej spotyka się konfiguracje Bosch EDC15/EDC16. Różnice w sygnale referencyjnym uniemożliwiają „plug & play”.
Kompatybilność półosi i mocowań
W Fordzie Puma prawa półoś często posiada podporę zintegrowaną z blokiem, w PSA wspornik bywa przykręcany do skrzyni. Różnice w długości półosi skutkują wibracjami przy 80–100 km/h po nieprawidłowej przekładce. Poduszki silnika również mają inny punkt podparcia – szczególnie tylna belka reakcyjna.
Checklist diagnostyczny (warsztat)
- Drgania przy ruszaniu – zużyte koło dwumasowe, niezgodny offset względem skrzyni.
- Błąd P0335 – niezgodny sygnał CKP po swapie skrzyni.
- Wibracje przy 90 km/h – różna długość półosi lub brak podpory.
- Szarpanie automatu – brak adaptacji TCM po wymianie (procedura serwisowa).
W kontekście norm emisji (np. rozporządzenie (WE) nr 715/2007 – Euro 5/6) zmiana skrzyni może wpływać na strategię pracy silnika i systemu EGR/DPF, dlatego każda ingerencja wymaga zgodności z homologacją.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy skrzynia ML6C z PSA pasuje do 2.2 TDCi? | Nie bez adaptera i zmiany koła zamachowego. Różni się kołnierz, czujnik CKP i mocowania. |
| Czy można zamienić automat Aisin na 6F55? | Nie w sposób bezpośredni. Inna komunikacja CAN i kalibracja TCM/PCM. |
| Po swapie pojawia się P0016 – dlaczego? | Niezgodny sygnał z wieńca impulsowego koła dwumasowego względem czujnika wałka rozrządu. |
Diagnostyka, typowe błędy i decyzje zakupowe
W praktyce warsztatowej różnice między jednostką 2.2 HDi a 2.2 TDCi wychodzą na jaw nie w katalogu, lecz przy pierwszym podpięciu testera i jeździe próbnej. Wersje PSA najczęściej pracują na sterownikach Bosch EDC15C2 / EDC16C34 lub Siemens SID, natomiast odmiany Forda (Puma) korzystają z kalibracji opartych o systemy Delphi/Siemens. Już sama identyfikacja ECU po numerze HW/SW pozwala uniknąć błędnej interpretacji parametrów bieżących.
Typowe usterki i kody błędów OBD
W 2.2 HDi częstym problemem jest układ wtryskowy Common Rail (definicja systemu) oparty o pompy Bosch CP1/CP3. Zużycie regulatora ciśnienia skutkuje falowaniem ciśnienia na listwie i błędami P0087 (zbyt niskie ciśnienie paliwa) lub P0191 (zakres/wydajność czujnika ciśnienia).
W 2.2 TDCi (Puma) typowa jest nieszczelność na przewodach powrotu paliwa i zapowietrzanie układu. Objaw: długie kręcenie na ciepłym silniku, sporadyczny P1211 (kontrola ciśnienia wtrysku). W praktyce pomaga test przelewowy – różnice powyżej 20–25% między wtryskiwaczami kwalifikują komplet do regeneracji.
W obu konstrukcjach występuje problem z turbosprężarką o zmiennej geometrii. Zapieczona geometria powoduje przeładowanie i błąd P0234. W HDi częściej winny jest elektrozawór podciśnienia, w TDCi – mechaniczne zatarcie łopatek. Weryfikacja: test elementów wykonawczych + kontrola podciśnienia manometrem.
Checklist diagnostyczna przed zakupem
- Nierówna praca na biegu jałowym – korekty wtrysków powyżej ±2,5 mg/suw.
- Tryb awaryjny przy 2500–3000 obr./min – przeładowanie, kontrola geometrii turbo.
- Czarny dym pod obciążeniem – nieszczelny dolot lub zaniżone ciśnienie doładowania.
- Trudny rozruch na ciepło – test przelewowy i kontrola regulatora SCV.
- Błąd EGR (P0401/P0402) – zacięty zawór, adaptacja po czyszczeniu.
Decyzje zakupowe – na co zwrócić uwagę
Egzemplarz z udokumentowaną regeneracją wtryskiwaczy i turbiny jest bezpieczniejszy niż „niski przebieg bez historii”. Sprawdź zgodność normy emisji (np. EURO 4/5 – podstawa prawna w EUR-Lex) z obecnością DPF. Wersje z filtrem wymagają kontroli różnicy ciśnień i poziomu popiołu – wymiana DPF potrafi przekroczyć wartość auta użytkowego.
W praktyce warsztatowej 2.2 HDi bywa tańszy w obsłudze dzięki szerokiej dostępności części Bosch, natomiast 2.2 TDCi (Puma) jest bardziej wrażliwy na jakość paliwa i serwis interwałowy. Ostateczna decyzja powinna wynikać z realnych parametrów bieżących, nie z samego oznaczenia na pokrywie silnika.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy błąd P0087 zawsze oznacza uszkodzoną pompę? | Nie. Najpierw sprawdź filtr paliwa, szczelność przewodów i regulator ciśnienia na pompie. |
| Jak odróżnić problem turbo od przepływomierza? | Porównaj ciśnienie doładowania zadane/rzeczywiste. Przy sprawnym MAF rozbieżność wskazuje na geometrię lub nieszczelność. |
| Czy warto kupić auto z aktywnym błędem EGR? | Tak, jeśli parametry są stabilne. Często wystarcza czyszczenie i adaptacja, koszt niewspółmierny do ceny pojazdu. |
Podsumowanie
Rozpoznanie 2.2 HDi i 2.2 TDCi po wyglądzie wymaga analizy pokrywy zaworów, kolektora dolotowego, typu wtrysku oraz rozmieszczenia osprzętu. Różnice w sterowaniu, turbosprężarkach i układzie EGR mają znaczenie diagnostyczne i kosztowe. Prawidłowa identyfikacja jednostki pozwala dobrać właściwe części, oprogramowanie i strategię serwisową jeszcze przed rozpoczęciem naprawy.
