Silnik 2.2 HDI to konstrukcja stosowana w wielu modelach PSA, Forda i innych marek, ceniona za wysoką kulturę pracy i dobre osiągi. Kluczowym elementem eksploatacyjnym pozostaje jednak rozrząd, łączący pasek zębaty oraz łańcuszek napędzający wałki rozrządu. Szczegółową charakterystykę jednostki znajdziesz w opracowaniu silnik 2.2 HDI – dane techniczne i typowe usterki. W artykule omawiamy interwały wymiany, objawy zużycia oraz ryzyka związane z rozciągnięciem łańcuszka wałków.
Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

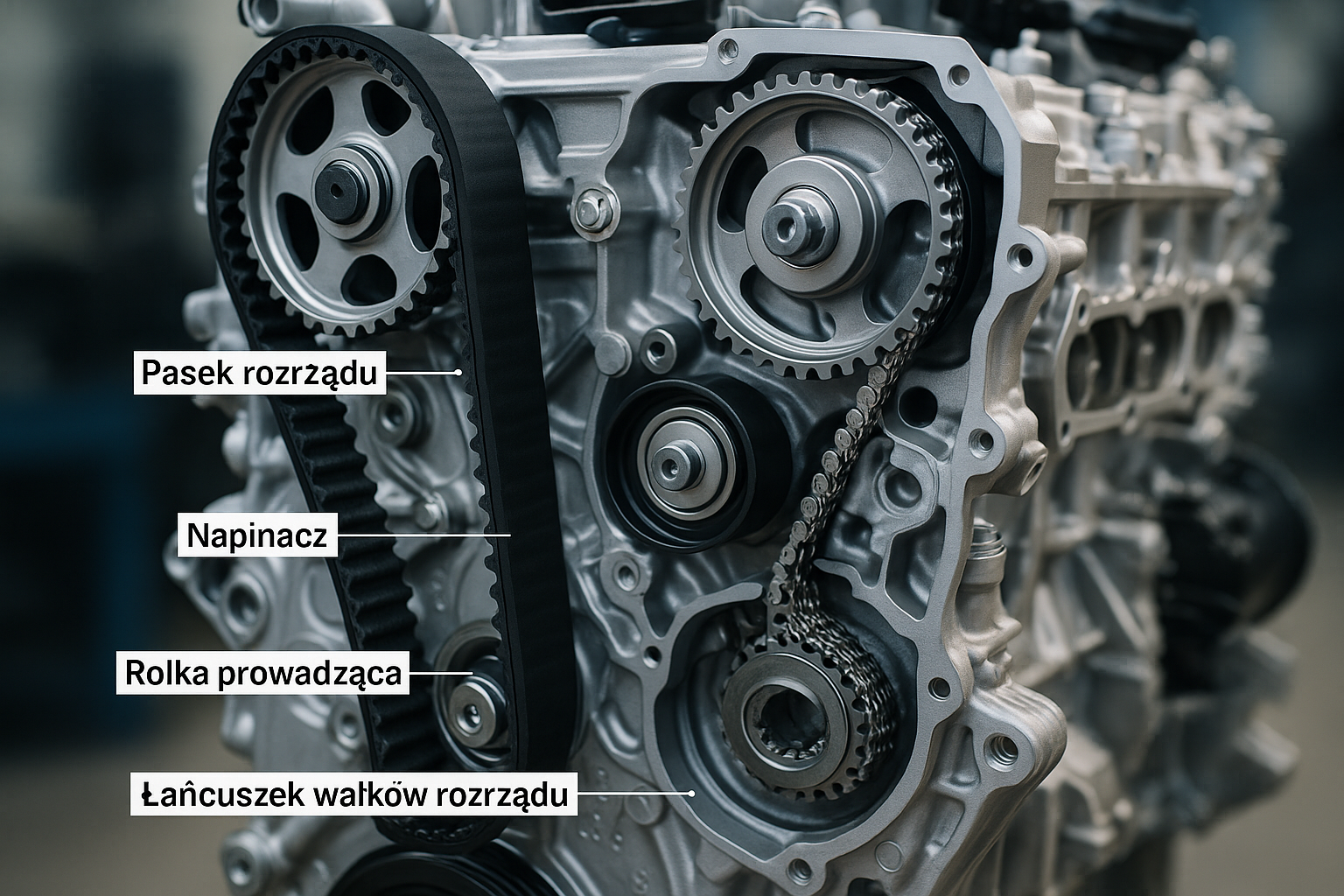

Budowa układu rozrządu w 2.2 HDI – pasek i łańcuszek w jednej konstrukcji
W jednostce 2.2 HDI zastosowano rozwiązanie mieszane: napęd główny realizowany jest paskiem zębatym, natomiast synchronizacja wałków rozrządu odbywa się za pomocą krótkiego łańcuszka umieszczonego w głowicy. Pasek przenosi napęd z wału korbowego na koło wałka wydechowego (oraz pompę wysokiego ciśnienia Common Rail – najczęściej Bosch CP1 lub CP3), a dopiero z niego ruch przekazywany jest łańcuchem na wałek ssący. Taka konstrukcja zmniejsza długość paska, ale wprowadza dodatkowy element podatny na zużycie.
Rola paska rozrządu w dolnej części silnika
Pasek pracuje w klasycznym układzie: wał korbowy – rolka prowadząca – pompa wody – pompa wysokiego ciśnienia – wałek rozrządu. W silnikach z systemem wtryskowym Siemens SID lub Bosch EDC16 zerwanie paska skutkuje kolizją zaworów z tłokami. Typowe uszkodzenia po awarii to pogięte zawory, pęknięte dźwigienki i uszkodzone prowadnice.
W praktyce warsztatowej problemem nie jest sam pasek, lecz napinacz hydrauliczny i rolki. Niewłaściwe napięcie powoduje przeskok o jeden ząb i błędy synchronizacji, np. P0016 (niespójność sygnałów czujnika wału i wałka). W 2.2 HDI sygnały te są kluczowe dla prawidłowej dawki paliwa i kąta wtrysku w systemie Common Rail.
Łańcuszek wałków rozrządu – newralgiczny element
Krótki łańcuch w głowicy odpowiada wyłącznie za synchronizację wałka ssącego z wydechowym. Pracuje w kąpieli olejowej i napinany jest ślizgiem z hydraulicznym napinaczem. Wysokie przebiegi oraz wydłużone interwały wymiany oleju prowadzą do jego rozciągnięcia.
Objawem zużycia jest metaliczny grzechot przy rozruchu na zimno oraz błędy korelacji faz rozrządu (P0011, P0014). W skrajnych przypadkach dochodzi do przestawienia faz, spadku kompresji i nierównej pracy na biegu jałowym. Wersje spełniające normy emisji Euro 5 są szczególnie wrażliwe na odchylenia synchronizacji ze względu na strategię sterowania EGR i DPF.
Checklistа diagnostyczna
- Grzechot przy zimnym starcie – rozciągnięty łańcuszek wałków lub niesprawny napinacz hydrauliczny.
- Błąd P0016 – przeskok paska o ząb lub niewłaściwe ustawienie po wymianie.
- Nierówna praca i dymienie – rozjechane fazy rozrządu, nieprawidłowa synchronizacja wałków.
- Wycie z okolicy osłony rozrządu – zużyta rolka prowadząca lub pompa wody.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy wymiana samego paska eliminuje problem hałasu z góry silnika? | Nie. Hałas najczęściej pochodzi z łańcuszka wałków w głowicy, który nie jest elementem zestawu paska. |
| Czy łańcuszek jest bezobsługowy? | Nie. Przy dużych przebiegach wymaga kontroli luzu i często wymiany wraz ze ślizgami. |
| Co się stanie przy przeskoku o jeden ząb? | Sterownik wykryje niespójność sygnałów, pojawi się tryb awaryjny i możliwa utrata mocy; dalsza jazda grozi uszkodzeniem zaworów. |
Wymiana paska rozrządu – interwały, procedura i koszty
W jednostce 2.2 HDI pasek rozrządu pracuje pod dużym obciążeniem – napędza wałek/wałki rozrządu oraz współpracuje z pompą wysokiego ciśnienia systemu Common Rail (Bosch CP1/CP3 lub Siemens). Producent przewiduje wymianę zazwyczaj co 160–180 tys. km lub maksymalnie co 10 lat, jednak w praktyce warsztatowej bezpieczny interwał to 140–150 tys. km, szczególnie w autach eksploatowanych miejskich lub z DPF (częste regeneracje podnoszą temperaturę w komorze silnika).
Realne interwały serwisowe
Wersje 2.2 HDI spełniające normy emisji EURO 4 i EURO 5 (szczegóły regulacji dostępne w dokumentach UE, np. eur-lex.europa.eu) pracują w wyższych temperaturach spalin. To przekłada się na szybsze starzenie gumy paska.
- Eksploatacja mieszana: do 160 tys. km.
- Miasto / dostawcze obciążenia: 140–150 tys. km.
- Nieznana historia serwisowa: wymiana natychmiast po zakupie.
Zerwanie paska w tej jednostce oznacza kolizję zaworów z tłokami – typowo pogięte zawory, uszkodzone prowadnice, czasem pęknięte dźwigienki. Koszt naprawy głowicy wielokrotnie przekracza koszt profilaktycznej wymiany.
Procedura warsztatowa – kluczowe etapy
W 2.2 HDI dostęp do rozrządu jest ograniczony – często konieczne jest podparcie silnika i demontaż poduszki. Procedura obejmuje:
- Blokadę wału korbowego i wałków rozrządu dedykowanymi trzpieniami.
- Demontaż osłon, paska osprzętu i koła pasowego.
- Wymianę paska, napinacza i rolek prowadzących (zawsze komplet).
- Wymianę pompy cieczy chłodzącej – zalecana przy każdej operacji.
- Kontrolę synchronizacji przez diagnostykę (np. parametry faz rozrządu w SID).
Błąd montażowy skutkuje nierówną pracą, spadkiem mocy i kodami typu P0016 (niewłaściwa korelacja wału i wałka).
Koszty wymiany
| Zakres prac | Orientacyjny koszt (PLN) | Uwagi warsztatowe |
|---|---|---|
| Komplet rozrządu | 600–1000 | Pasek + rolki + napinacz |
| Pompa wody | 200–400 | Zalecana wymiana razem z paskiem |
| Robocizna | 800–1500 | Zależne od modelu nadwozia |
Checklistа diagnostyczna
- Świst z okolic rozrządu – zużyta rolka prowadząca lub napinacz.
- Wycieki płynu przy obudowie – nieszczelna pompa wody.
- Błąd P0016 – przestawiony rozrząd lub rozciągnięty element napędu wałków.
Pytania i odpowiedzi
| Czy można wymienić sam pasek bez rolek? | Nie. Zużyta rolka może zablokować się i zerwać nowy pasek. |
| Czy pompa wody jest obowiązkowa? | Technicznie nie, ale ekonomicznie tak – jej awaria wymusza ponowny demontaż rozrządu. |
| Co grozi przy opóźnionej wymianie? | Kolizja zaworów, remont głowicy i koszt rzędu kilku–kilkunastu tysięcy zł. |
Problem łańcuszka wałków rozrządu – objawy i diagnostyka
W jednostce 2.2 HDI pasek napędza wał korbowy i jeden z wałków, natomiast synchronizacja między wałkami realizowana jest krótkim łańcuszkiem umieszczonym w głowicy. To właśnie ten element bywa źródłem charakterystycznych usterek – szczególnie przy wydłużonych interwałach olejowych i pracy na zużytym oleju.
Typowe objawy rozciągnięcia łańcuszka
Pierwszym sygnałem jest metaliczny hałas po rozruchu na zimno – krótkotrwałe „grzechotanie” z górnej części silnika. W zaawansowanym stadium dźwięk utrzymuje się również na ciepło, zwłaszcza przy 1500–2000 obr./min.
- Grzechotanie po odpaleniu – cofanie się oleju z napinacza hydraulicznego.
- Błąd synchronizacji – P0016 (korelacja wał/wałek).
- Nierówna praca na biegu jałowym – przesunięcie faz rozrządu.
- Spadek mocy – rozjechane czasy otwarcia zaworów.
Sterowniki Siemens SID 803/803A oraz Bosch EDC16C34 rejestrują nieprawidłową synchronizację na podstawie sygnałów z czujnika położenia wału (CKP) i wałka (CMP). Warto obserwować parametry rzeczywiste – różnica powyżej ±6° wskazuje na problem mechaniczny.
Przyczyny uszkodzeń
Najczęściej winne są: wydłużone interwały wymiany oleju (30 tys. km), zanieczyszczony smok olejowy oraz zużyty napinacz hydrauliczny. W silnikach eksploatowanych głównie w mieście dochodzi do przyspieszonego zużycia ślizgów prowadzących.
Nieprawidłowa synchronizacja wpływa także na proces spalania w układzie Common Rail, co może skutkować zwiększoną emisją spalin i problemami z DPF zgodnie z normami Euro 5.
Checklist diagnostyczny (warsztat)
- Hałas 1–2 sek. po starcie – sprawdź napinacz i ciśnienie oleju.
- P0016 zapisany jako stały – kontrola ustawienia blokad rozrządu.
- Brak mocy + kopcenie – weryfikacja kąta synchronizacji w parametrach live.
- Opiłki w oleju – kontrola ślizgów i kół zębatych wałków.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy łańcuszek wymienia się razem z paskiem? | Przy przebiegu powyżej 200 tys. km – zalecane. Jeśli występuje hałas lub błąd P0016, wymiana jest obowiązkowa. |
| Czy można jeździć z rozciągniętym łańcuszkiem? | Krótko – tak, ale rośnie ryzyko przeskoczenia i kolizji zaworów z tłokami. |
| Czy sama wymiana napinacza rozwiązuje problem? | Tylko przy wczesnym stadium zużycia. Przy wydłużonym łańcuchu konieczna jest wymiana kompletu: łańcuch + ślizgi + napinacz. |
Skutki przestawienia faz rozrządu i ryzyko kolizji zaworowej
W jednostce 2.2 HDI nawet niewielkie przestawienie faz rozrządu o 1–2 zęby na pasku lub wydłużenie łańcuszka napędu wałków powoduje wyraźne zaburzenie synchronizacji wału korbowego z wałkami rozrządu. Sterowniki Bosch EDC15C2, EDC16C34 czy Siemens SID wykrywają niespójność sygnałów z czujnika położenia wału (CKP) i wałka (CMP), generując błędy typu P0016, P0017 lub P0340. W praktyce warsztatowej objawia się to trudnym rozruchem, nierówną pracą i spadkiem mocy.
Mechaniczne skutki przestawienia faz
Silnik 2.2 HDI jest konstrukcją kolizyjną – tłok i zawór pracują w tej samej przestrzeni, ale w innym czasie. Gdy pasek przeskoczy lub łańcuszek wałków nadmiernie się wydłuży, dochodzi do kontaktu tłoka z otwartym zaworem. Skutki:
- Pogięte zawory – najczęściej wydechowe, z widocznym biciem na talerzu.
- Pęknięte prowadnice i uszkodzone uszczelniacze trzonków.
- Wgniecenia w denku tłoka – punktowe ślady kolizji.
- Uszkodzenie popychaczy hydraulicznych lub dźwigienek.
Przy wyższych obrotach (np. podczas wyprzedzania) energia kinetyczna jest na tyle duża, że może dojść do pęknięcia wałka rozrządu lub wybicia gniazd zaworowych w głowicy.
Wpływ na spalanie i emisję
Niepełne zamykanie zaworów lub opóźniony wtrysk skutkują wzrostem emisji HC i CO oraz zadymieniem. W kontekście norm emisji określonych w przepisach UE (np. Rozporządzenie (WE) nr 715/2007) przestawiony rozrząd uniemożliwia spełnienie limitów dla Euro 4/5. Często pojawiają się też wtórne błędy DPF (P242F) z powodu nadmiernej ilości sadzy.
Checklist diagnostyczny
- Silnik kręci, nie odpala – sprawdź synchronizację CKP/CMP w parametrach bieżących.
- Nierówna praca na biegu jałowym – kontrola znaków i blokad rozrządu.
- Metaliczny stuk po rozruchu – możliwe luzy na łańcuszku wałków.
- Błąd P0016/P0340 – weryfikacja czujników i mechanicznego ustawienia.
- Spadek kompresji – próba olejowa i test szczelności cylindrów.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy przeskok o jeden ząb zawsze kończy się kolizją? | Nie zawsze przy niskich obrotach, ale w praktyce często dochodzi do podgięcia zaworów lub utraty kompresji. |
| Czy sama wymiana paska wystarczy po kolizji? | Nie. Konieczna jest kontrola głowicy, zaworów i prowadnic – minimum demontaż i weryfikacja szczelności. |
| Jak potwierdzić brak kolizji? | Wykonać pomiar kompresji oraz test leak-down; równe wartości świadczą o braku uszkodzeń zaworów. |
Decyzja serwisowa – kiedy wymieniać kompleksowo rozrząd w 2.2 HDI?
W praktyce warsztatowej decyzja o kompleksowej wymianie napędu rozrządu w 2.2 HDI zapada nie tylko na podstawie przebiegu, ale przede wszystkim objawów i historii serwisowej. Jeżeli auto ma nieudokumentowaną wymianę paska, przekroczone 180–200 tys. km lub pracuje w ciężkich warunkach (jazda miejska, flotowa), zaleca się wymianę pełnego zestawu: pasek, rolki, napinacz, pompa wody oraz kontrolę łańcuszka wałków rozrządu.
Kiedy sama wymiana paska to za mało?
W jednostkach 2.2 HDI (z układami wtryskowymi Common Rail Bosch CP1/CP3 lub Siemens SID) często spotyka się rozciągnięcie łańcuszka spinającego wałki rozrządu. Objawem jest metaliczny hałas po rozruchu oraz błędy synchronizacji, np. P0016 (korelacja wał/wałek). W takiej sytuacji wymiana samego paska nie rozwiązuje problemu – konieczna jest ingerencja w górną część rozrządu.
Jeżeli sterownik rejestruje niestabilne obroty biegu jałowego, sporadyczne gaśnięcie i błędy czujnika położenia wałka (P0340, P0341), należy sprawdzić luz na łańcuchu oraz stan ślizgów. Wydłużony łańcuszek powoduje przesunięcie faz rozrządu, co w silniku kolizyjnym kończy się ryzykiem kontaktu zaworów z tłokami.
Sytuacje bezdyskusyjne – wymiana kompletna
- Wycieki z pompy wody – płyn na obudowie rozrządu oznacza konieczność demontażu, więc wymieniamy całość.
- Zerwany pasek osprzętu – strzępy mogły dostać się pod osłonę rozrządu.
- Hałas z okolic pokrywy zaworów – podejrzenie luzu na łańcuszku wałków.
- Błąd P0016 – rozbieżność sygnałów czujników wału i wałka.
Checklistа diagnostyczna
- Grzechotanie po zimnym starcie – rozciągnięty łańcuszek wałków.
- Wibracje na biegu jałowym – przestawione fazy rozrządu.
- Wycie spod osłony – zużyta rolka napinacza.
- Przegrzewanie – nieszczelna pompa wody napędzana paskiem.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy przy każdej wymianie paska trzeba ruszać łańcuszek? | Nie zawsze, ale przy przebiegach powyżej 250 tys. km i objawach hałasu – tak. |
| Czy błąd P0016 zawsze oznacza rozrząd? | W 2.2 HDI najczęściej tak – to efekt rozciągnięcia łańcucha lub przeskoku paska. |
| Czy można odłożyć wymianę przy lekkim hałasie? | Nie zaleca się – silnik jest kolizyjny, a opóźnienie zwiększa ryzyko poważnej awarii. |
Podsumowanie
Rozrząd 2.2 HDI wymaga świadomej obsługi: regularnej wymiany paska, kontroli napinaczy oraz diagnostyki łańcuszka spinającego wałki. Zaniedbania prowadzą do rozbieżności faz rozrządu, spadku mocy, a nawet kolizji zaworowej. Decyzja o kompleksowej wymianie powinna uwzględniać przebieg, historię serwisową i objawy akustyczne. Profesjonalna diagnostyka pozwala ograniczyć koszty i uniknąć poważnej awarii jednostki.
