Awaria łańcucha rozrządu 1.5 BlueHDi – wadliwy łańcuch 7 mm vs wzmocniony 8 mm

Silnik 1.5 BlueHDi (DV5) stosowany w pojazdach Peugeot, Citroën, Opel i Toyota zyskał popularność dzięki oszczędności i niskiej emisji spalin, jednak w pierwszych latach produkcji ujawnił istotny problem konstrukcyjny związany z napędem rozrządu. Szczegółową charakterystykę jednostki znajdziesz tutaj: silnik 1.5 HDi – budowa i typowe usterki. Kluczową różnicą okazało się zastosowanie łańcucha o szerokości 7 mm, który w późniejszym czasie zastąpiono wzmocnioną wersją 8 mm. Poniżej przedstawiamy techniczne przyczyny awarii, objawy, metody diagnostyki oraz rekomendacje naprawcze.

Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

Konstrukcja napędu rozrządu w 1.5 BlueHDi (DV5)

W jednostce DV5 zastosowano mieszany układ napędu rozrządu: pasek zębaty pracujący w kąpieli olejowej napędza wałek rozrządu, natomiast synchronizacja wałków (DOHC) realizowana jest przez wewnętrzny łańcuch umieszczony od strony skrzyni biegów. To właśnie ten łańcuch – w wersji 7 mm – stał się źródłem problemów eksploatacyjnych i licznych przypadków uszkodzeń.

Układ mechaniczny – budowa i obciążenia

Łańcuch łączy wałek wydechowy z wałkiem ssącym. Napinacz hydrauliczny sterowany ciśnieniem oleju utrzymuje napięcie w całym zakresie obrotów. W praktyce oznacza to, że jakość oleju i jego ciśnienie mają bezpośredni wpływ na trwałość układu. Przy wydłużonych interwałach wymiany dochodzi do spadku efektywności napinacza i przyspieszonego rozciągania ogniw.

Silnik wykorzystuje bezpośredni wtrysk Common Rail (opis systemu:
pl.wikipedia.org/wiki/Common_rail) z ciśnieniem przekraczającym 2000 bar. Wysokie ciśnienia spalania generują duże obciążenia dynamiczne wałków, co dodatkowo obciąża łańcuch synchronizujący.

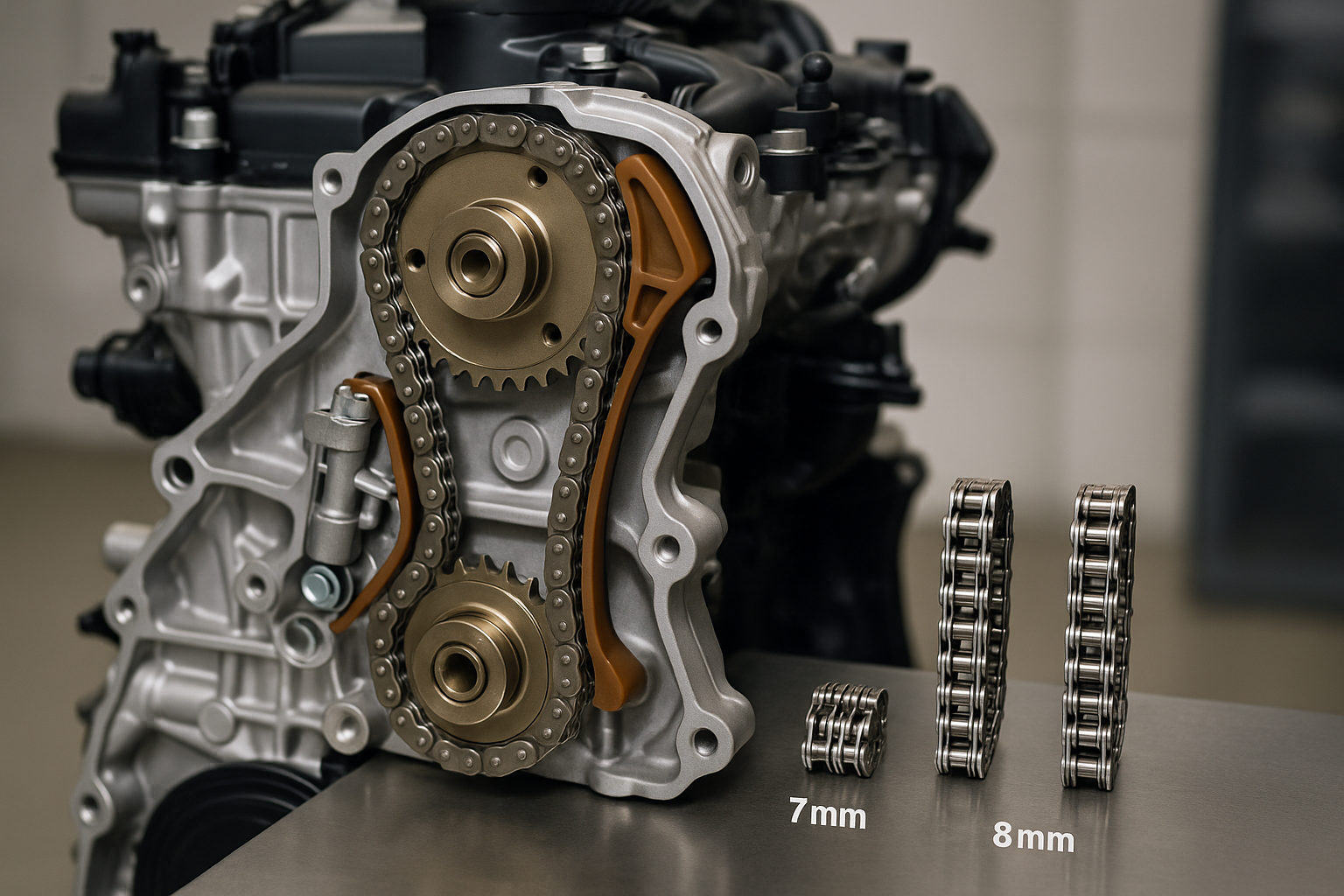

Porównanie wersji 7 mm i 8 mm

Typowe punkty krytyczne konstrukcji

• Niewydolny napinacz hydrauliczny – spadek ciśnienia oleju przy rozruchu powoduje chwilowy luz.
• Rozciąganie łańcucha – korelacja faz rozrządu poza tolerancją, błędy P0016 / P0017.
• Opiłki w oleju – przyspieszone zużycie prowadnic i kół zębatych.

Checklista diagnostyczna

• Metaliczny hałas po rozruchu – kontrola luzu łańcucha i ciśnienia oleju.
• Błąd P0016 – weryfikacja synchronizacji wału i wałków oscyloskopem.
• Szarpanie przy niskich obrotach – sprawdzenie korekt faz rozrządu w parametrach rzeczywistych.

Pytania i odpowiedzi

Objawy zużycia i procedura diagnostyczna krok po kroku

W praktyce warsztatowej zużycie łańcucha rozrządu w silniku 1.5 BlueHDi z wąską wersją 7 mm objawia się najpierw akustycznie, a dopiero później poprzez błędy synchronizacji. Charakterystyczny jest metaliczny grzechot przy zimnym rozruchu (1–3 sekundy), który zanika po wzroście ciśnienia oleju. W zaawansowanym stadium hałas utrzymuje się na biegu jałowym oraz przy 1500–2000 obr./min.

Typowe objawy w danych OBD i pracy silnika

Rozciągnięty łańcuch powoduje przesunięcie faz rozrządu względem czujnika położenia wału (CKP) i wałka rozrządu (CMP). Sterownik Siemens SID wykrywa niespójność sygnałów i zapisuje:

• P0016 – korelacja wał/wałek rozrządu poza tolerancją,
• P0017 – niewłaściwa synchronizacja,
• P0341 – zakres/wydajność czujnika CMP.

W parametrach rzeczywistych widoczna jest niestabilna wartość kąta synchronizacji (odchyłka powyżej ±3°). Dodatkowo pojawia się nierówna praca na biegu jałowym i wydłużony rozruch. W skrajnych przypadkach dochodzi do przeskoku łańcucha i kolizji zaworów z tłokami.

Procedura diagnostyczna krok po kroku

1. Wywiad z użytkownikiem – interwały wymiany oleju (zalecane max 10–15 tys. km), specyfikacja ACEA C2.
2. Odczyt błędów i parametrów – diagnostyka przez OBD, analiza korelacji CKP/CMP.
3. Test akustyczny – osłuchanie obudowy rozrządu przy zimnym starcie.
4. Kontrola napinacza – sprawdzenie wysunięcia tłoczka; nadmierne wysunięcie wskazuje na rozciągnięcie.
5. Weryfikacja mechaniczna – blokady rozrządu i kontrola znaków.

Checklistа diagnostyczna

• Grzechot przy rozruchu – rozciągnięty łańcuch 7 mm, spadek napięcia wstępnego.
• Błąd P0016 – przekroczona adaptacja faz rozrządu.
• Nierówna praca na jałowym – przestawienie faz, korekty wtrysku poza normą.
• Opiłki w oleju – zużycie prowadnic, ryzyko wtórnego uszkodzenia pompy oleju.

W jednostkach spełniających normę emisji Euro 5 i Euro 6 precyzyjna synchronizacja ma kluczowe znaczenie dla kontroli spalania w systemie Common Rail, dlatego nawet niewielkie odchyłki powodują zapalenie MIL.

Pytania i odpowiedzi

Wymiana 7 mm na 8 mm – zakres naprawy i koszty

Przejście z wadliwego łańcucha 7 mm na wzmocniony wariant 8 mm w silniku 1.5 BlueHDi nie jest prostą podmianą elementu. Różnica w szerokości ogniw wymusza zastosowanie kompletnego zestawu modernizacyjnego, obejmującego zmodyfikowane koła zębate, napinacz oraz ślizgi prowadzące. Próba montażu samego łańcucha 8 mm na kołach przystosowanych do wersji 7 mm kończy się przyspieszonym zużyciem i ryzykiem ponownej awarii.

Zakres prac warsztatowych

Operacja wymiany wymaga demontażu skrzyni biegów oraz zespołu sprzęgła lub konwertera (AT), ponieważ napęd rozrządu znajduje się od strony skrzyni. W praktyce zakres obejmuje:

• Demontaż przekładni – dostęp do pokrywy rozrządu od strony tylnej silnika.
• Blokada wału i wałka rozrządu – ustawienie GMP cylindra 1.
• Wymiana łańcucha, kół zębatych i napinacza – montaż zestawu 8 mm.
• Kontrola pompy wysokiego ciśnienia (układ Common Rail – definicja systemu) oraz synchronizacji sygnałów CKP/CMP.
• Adaptacja w sterowniku (np. Siemens SID807) i kasowanie błędów P0016, P0017.

W przypadku wcześniejszego przeskoczenia łańcucha konieczna jest kontrola kompresji i endoskopowa ocena zaworów. Kolizja tłok–zawór oznacza dodatkowo demontaż głowicy i wzrost kosztów nawet o 40–60%.

Koszty modernizacji

Checklist diagnostyczny przed decyzją o wymianie

• Metaliczny hałas przy zimnym rozruchu – wydłużony łańcuch, niewydolny napinacz hydrauliczny.
• Błąd P0016 / P0017 – rozbieżność synchronizacji wału i wałka.
• Opóźniona reakcja na gaz – przestawiony rozrząd, spadek efektywności spalania (normy emisji Euro 5/6).
• Opiłki w oleju – degradacja ogniw łańcucha.

Pytania i odpowiedzi

Profilaktyka, interwały serwisowe i rekomendacje dla użytkowników

W praktyce warsztatowej kluczowe znaczenie ma skrócenie interwałów olejowych oraz kontrola stanu napędu rozrządu jeszcze przed pojawieniem się hałasu. W jednostkach 1.5 BlueHDi z wąskim łańcuchem 7 mm degradacja następuje szybciej przy wydłużonych przebiegach między wymianami oleju (20–30 tys. km). Rozrzedzony olej 0W-30 zanieczyszczony sadzą z układu EGR i DPF traci film smarny, co przyspiesza zużycie rolek i sworzni ogniw.

Rekomendowane interwały serwisowe

Dla użytkowników eksploatujących auto głównie w mieście (częste regeneracje DPF zgodnie z normą Euro 5/6) zaleca się:

• Wymiana oleju: maksymalnie co 10–12 tys. km lub 1 rok.
• Kontrola adaptacji faz rozrządu: co 20 tys. km (diagnostyka OBD).
• Inspekcja akustyczna: przy każdym przeglądzie – zimny start i praca na biegu jałowym.
• Aktualizacja oprogramowania ECU (np. Siemens SID): w przypadku kampanii serwisowych.

Wersja z łańcuchem 8 mm wykazuje większą odporność na rozciąganie, jednak nie eliminuje ryzyka przy zaniedbaniach olejowych. W pojazdach z dużym udziałem jazdy autostradowej interwał można wydłużyć do 15 tys. km, ale wyłącznie przy stosowaniu oleju o specyfikacji PSA B71 2312.

Checklistа diagnostyczna (profilaktyczna)

• Metaliczny szelest po rozruchu – kontrola napięcia łańcucha i prowadnic, pomiar korelacji wał–wałek (błąd P0016).
• Błąd synchronizacji rozrządu – weryfikacja rozciągnięcia łańcucha i adaptacji w ECU.
• Opóźniona reakcja na gaz – sprawdzenie faz rozrządu i ciśnienia paliwa (układ Common Rail – opis systemu).
• Kontrolka MIL bez wyraźnych objawów – odczyt korekt kąta wtrysku i synchronizacji wałków.

Decyzja: wymiana profilaktyczna czy obserwacja?

Przy przebiegu powyżej 120–150 tys. km w jednostce z pierwszej serii produkcyjnej (łańcuch 7 mm) rekomenduję rozważenie wymiany prewencyjnej na zestaw wzmocniony 8 mm. Koszt jest nieporównywalnie niższy niż naprawa po przeskoku rozrządu (zawory, dźwigienki, często uszkodzenie tłoków).

Dlaczego łańcuch 7 mm ulegał awarii? Analiza przyczyn technicznych

Główną przyczyną uszkodzeń wczesnej wersji napędu rozrządu była niedostateczna wytrzymałość zmęczeniowa łańcucha o szerokości 7 mm w stosunku do rzeczywistych obciążeń generowanych przez układ DOHC oraz napęd pompy wysokiego ciśnienia systemu Common Rail (definicja systemu). Skutkowało to w praktyce warsztatowej przyspieszonym wydłużaniem się łańcucha, rozciąganiem ogniw oraz zużyciem rolek i sworzni już przy przebiegach 60–120 tys. km, co było znacznie poniżej oczekiwanej żywotności.

1. Niedoszacowanie obciążeń dynamicznych

Silnik generuje wysokie pulsacyjne obciążenia, szczególnie od wałka wydechowego oraz pompy wysokiego ciśnienia (Bosch CP1/CP3 w zależności od wersji jednostki). Przy zastosowaniu łańcucha o tak małej szerokości, naprężenia jednostkowe na jego elementach były zbyt duże. W efekcie dochodziło do:

• wydłużenia łańcucha – korekty synchronizacji przekraczały adaptacyjne możliwości sterownika silnika (ECU Siemens SID), co prowadziło do niemożności utrzymania prawidłowego kąta wyprzedzenia zapłonu i wtrysku, a w konsekwencji do błędów synchronizacji;
• przeskoku o ząbek – zaburzenie faz rozrządu, co mogło prowadzić do znacznego spadku mocy, trybu awaryjnego, a w skrajnych przypadkach do kolizji zaworów z tłokami;
• nierównomiernej pracy napinacza hydraulicznego przy zimnym oleju, spowodowanej niewystarczającym ciśnieniem oleju lub jego zbyt wysoką lepkością, co potęgowało luzy i hałas.

2. Problemy ze smarowaniem i degradacją oleju

Jednostki spełniające normy emisji spalin EURO 6 (Rozporządzenie (WE) nr 715/2007) pracują w warunkach zwiększonego rozcieńczenia oleju paliwem, co jest efektem częstego dopalania filtra cząstek stałych (DPF). Spadek lepkości oleju silnikowego powodował:

• osłabienie filmu olejowego między sworzniami a tulejkami łańcucha, zwiększając tarcie i zużycie;
• przyspieszone zużycie ślizgów prowadzących łańcuch, które traciły swoje właściwości;
• charakterystyczny hałas „grzechotania” przy rozruchu, szczególnie po dłuższym postoju, gdy napinacz nie był w pełni napełniony olejem.

Przy wydłużonych interwałach wymiany oleju (30 tys. km) degradacja jego właściwości była wyraźnie szybsza. Skrócenie interwału wymiany do 10–15 tys. km, co było powszechną praktyką warsztatową, ograniczało tempo zużycia, ale nie eliminowało wady konstrukcyjnej samego łańcucha.

3. Ograniczona rezerwa konstrukcyjna napinacza

Napinacz hydrauliczny, odpowiedzialny za utrzymanie odpowiedniego napięcia łańcucha, miał ograniczony zakres kompensacji wydłużenia. Po przekroczeniu dopuszczalnego wydłużenia łańcucha pojawiały się charakterystyczne błędy synchronizacji w sterowniku silnika:

• P0016 – korelacja wału korbowego / wałka rozrządu, wskazujący na niezgodność sygnałów z czujników położenia wału korbowego i wałka rozrządu, co bezpośrednio świadczy o przestawieniu faz rozrządu;
• P0341 – niewiarygodny sygnał czujnika wałka rozrządu, często wynikający z nadmiernych luzów w łańcuchu, które powodują niestabilne odczyty i utratę precyzji pomiaru.

Checklista diagnostyczna (warsztat)

• Metaliczny hałas po rozruchu – świadczy o wydłużonym łańcuchu i cofaniu się tłoczka napinacza, który nie jest w stanie utrzymać odpowiedniego napięcia.
• Błąd P0016 – jednoznacznie wskazuje na przekroczoną tolerancję synchronizacji wału korbowego i wałka rozrządu.
• Spadek mocy + tryb awaryjny – typowe objawy przestawionych faz rozrządu, które uniemożliwiają prawidłową pracę silnika.
• Opiłki w oleju – widoczne podczas wymiany oleju, są dowodem na postępujące zużycie ogniw łańcucha i ślizgów prowadzących.

Pytania i odpowiedzi

Podsumowanie

Problem łańcucha 7 mm w silniku 1.5 BlueHDi wynikał z niedoszacowania obciążeń dynamicznych oraz wydłużonych interwałów olejowych. Wersja 8 mm znacząco poprawiła trwałość układu rozrządu, jednak kluczowe pozostają: kontrola hałasu, diagnostyka synchronizacji wałków oraz profilaktyczna wymiana w grupie ryzyka. Świadoma decyzja serwisowa pozwala uniknąć kosztownej kolizji zaworów i wtórnych uszkodzeń turbiny czy układu smarowania.
