Zatarcie silnika 2.0 TDI to jedna z najpoważniejszych awarii, której źródłem bywa zużycie napędu pompy oleju, tzw. wałka „imbus”. Problem dotyczy wybranych generacji i odmian tej jednostki, szeroko stosowanej w autach grupy VAG. W artykule omawiamy konstrukcję i typowe słabe punkty silnika 2.0 TDI, mechanizm utraty ciśnienia oleju oraz skutki dla panewek, wału korbowego i turbosprężarki. Materiał ma charakter techniczny i decyzyjny – pomoże ocenić ryzyko i zakres naprawy.
Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231
Konstrukcja napędu pompy oleju w 2.0 TDI – wersje i różnice generacyjne
W jednostkach 2.0 TDI stosowano kilka rozwiązań napędu pompy oleju, które bezpośrednio wpływają na ryzyko utraty ciśnienia smarowania i w konsekwencji zatarcia panewek wału korbowego oraz turbosprężarki. Kluczowe różnice dotyczą sposobu przeniesienia napędu z wału korbowego na moduł pompy oraz konstrukcji wałka sześciokątnego („imbusa”).
Moduł z wałkiem sześciokątnym – napęd łańcuchowy (wczesne PD)
W silnikach 2.0 TDI PD (np. kody BLB, BKP) stosowano moduł wałków wyrównoważających zintegrowany z pompą oleju. Napęd realizowany był łańcuchem od wału korbowego, a sama pompa otrzymywała moment obrotowy przez krótki wałek sześciokątny o długości ok. 77 mm. Zużycie gniazda wałka oraz wycieranie krawędzi sześciokąta powodowało luz skrętny i okresowe zaniki ciśnienia.
Typowy scenariusz warsztatowy: brak błędów w ECU (np. EDC16U1), nagłe zapalenie kontrolki ciśnienia oleju i metaliczne stuki. W logach brak DTC typu P0520, bo czujnik reaguje dopiero przy krytycznym spadku ciśnienia.
Napęd kołami zębatymi – modyfikacje po 2006 r.
W późniejszych wersjach wprowadzono napęd kołami zębatymi zamiast łańcucha. Zmniejszono ryzyko rozciągnięcia łańcucha, ale problem zużycia krótkiego wałka pozostał. Dopiero zastosowanie dłuższego, ok. 100 mm wałka poprawiło trwałość połączenia.
Różnice generacyjne widoczne są również w jednostkach Common Rail (EDC17, system Common Rail). Tam konstrukcja modułu została uproszczona, a tolerancje spasowania poprawione, co ograniczyło przypadki obrócenia „imbusa”.
Porównanie rozwiązań konstrukcyjnych
| Generacja | Typ napędu | Długość wałka | Ryzyko awarii |
|---|---|---|---|
| PD (BLB, BKP) | Łańcuch | ~77 mm | Wysokie – wycieranie sześciokąta |
| PD po modyfikacji | Koła zębate | ~77–100 mm | Średnie |
| CR (EDC17) | Koła zębate (zmodyfikowany moduł) | Dłuższy, poprawione spasowanie | Niższe |
Checklist diagnostyczny (warsztat)
- Kontrolka ciśnienia oleju na ciepłym silniku – pomiar manometrem; poniżej 1,2 bara na biegu jałowym wskazuje na luz w napędzie pompy.
- Metaliczny stuk przy 1500–2000 obr./min – kontrola luzu wałka sześciokątnego po demontażu miski.
- Opóźnione gaśnięcie kontrolki po rozruchu – sprawdzenie wyrobienia gniazda w module wałków wyrównoważających.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy każda wersja 2.0 TDI ma wadliwy „imbus”? | Najbardziej narażone są wczesne odmiany PD z krótkim wałkiem 77 mm. Wersje CR mają zmodyfikowaną konstrukcję i niższe ryzyko. |
| Czy sama wymiana wałka wystarczy? | Tylko jeśli gniazdo w module nie jest wyrobione. W przeciwnym razie konieczna regeneracja lub wymiana całego modułu. |
| Czy ECU wykryje zużycie napędu pompy? | Nie bezpośrednio. Sterownik (np. EDC16/EDC17) reaguje dopiero na spadek ciśnienia sygnalizowany przez czujnik. |
Mechanizm zużycia wałka „imbus” – dlaczego dochodzi do utraty ciśnienia oleju

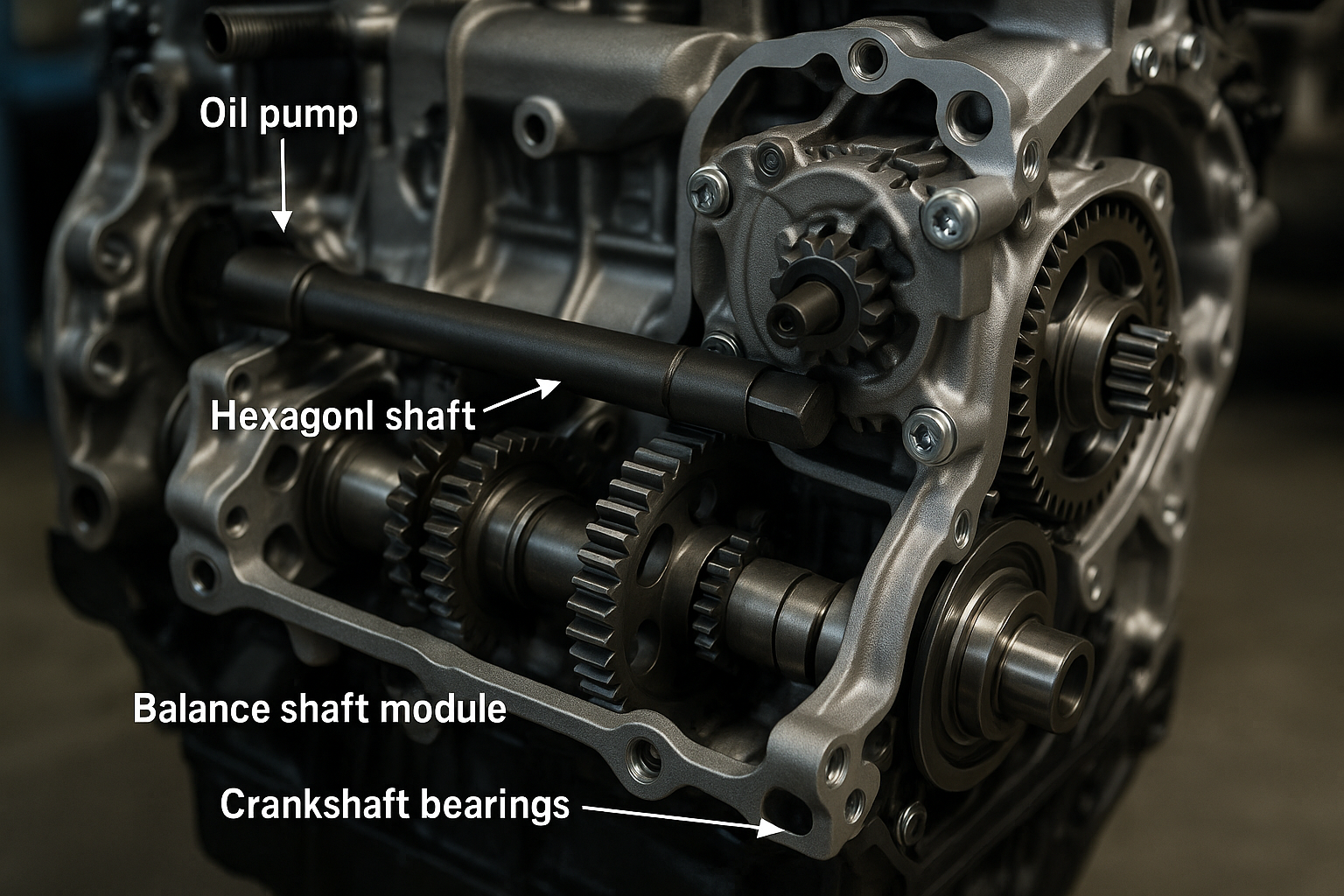

Sześciokątny wałek napędzający pompę oleju w 2.0 TDI pracuje w stałym obciążeniu skrętnym, przenosząc moment z modułu wałków wyrównoważających na pompę. Problem nie leży w samej pompie, lecz w mikroruchach i luzie pasowania między wałkiem a gniazdem napędu. Z czasem dochodzi do wycierania krawędzi sześciokąta, zaokrąglania naroży i skracania efektywnej powierzchni styku. Efekt: poślizg napędu i spadek wydajności pompy.
Dlaczego zużycie postępuje lawinowo
Pierwotny luz montażowy (często 0,05–0,10 mm) w połączeniu z pulsacyjnym obciążeniem od wału korbowego powoduje uderzeniową pracę wałka. Gdy krawędzie zaczynają się wycierać, kontakt zmniejsza się do kilku punktów. Wysokie lokalne naprężenia prowadzą do dalszej deformacji i ścinania materiału. Proces przyspiesza przy:
- Wydłużonych interwałach olejowych – degradacja filmu smarnego zwiększa tarcie w module.
- Olejach o niewłaściwej specyfikacji (brak normy VW 507.00) – gorsza stabilność lepkości.
- Wysokim przebiegu – typowo powyżej 180–220 tys. km pojawiają się pierwsze objawy.
W skrajnym stadium dochodzi do całkowitego „obrobienia” sześciokąta – wałek obraca się w gnieździe bez napędu pompy. Ciśnienie spada do zera w ułamku sekundy, zapala się kontrolka oleju, a sterownik silnika (np. Bosch EDC16/EDC17, Siemens SID) może zapisać błąd niskiego ciśnienia oleju (często P164D lub komunikat „Oil pressure too low”). Jeżeli kierowca nie wyłączy silnika, następuje zatarcie panewek wału i wałków rozrządu.
Skutek hydrauliczny – co dzieje się w układzie smarowania
Układ smarowania to klasyczny system ciśnieniowy (opis ogólny: zasady smarowania silnika). Przy utracie napędu pompy:
- spada ciśnienie w magistrali głównej (z typowych 2,0–4,5 bar do 0–0,5 bar),
- zanika klin olejowy na panewkach,
- wzrasta temperatura czopów wału, dochodzi do przytarcia i obrócenia panewek.
Checklistа diagnostyczna (warsztat)
- Kontrolka oleju na ciepłym silniku – pomiar manometrem; jeśli poniżej 1,2 bar na biegu jałowym → demontaż modułu.
- Metaliczne stuki z dołu silnika – kontrola panewek i luzów osiowych wału.
- Błąd P164D / komunikat o ciśnieniu – weryfikacja napędu pompy przed wymianą czujnika.
- Przebieg >200 tys. km bez modyfikacji – prewencyjna wymiana wałka na wersję wydłużoną (100 mm).
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy sama wymiana pompy oleju rozwiązuje problem? | Nie. Jeśli zużyty jest sześciokątny wałek lub gniazdo modułu, nowa pompa nie przywróci napędu. |
| Czy są objawy przed całkowitą awarią? | Tak. Migająca kontrolka oleju na rozgrzanym silniku i chwilowe spadki ciśnienia przy niskich obrotach. |
| Kiedy wymieniać prewencyjnie? | Przy przebiegu około 180–220 tys. km lub przy pierwszych oznakach luzu w napędzie. |
Objawy i diagnostyka przed zatarciem – procedury warsztatowe
W jednostkach 2.0 TDI z napędem pompy oleju na sześciokątnym wałku pierwsze symptomy zużycia „imbusa” pojawiają się na długo przed całkowitym spadkiem ciśnienia. Kluczowe jest wychwycenie sygnałów ostrzegawczych i wykonanie pomiarów mechanicznych, zanim dojdzie do uszkodzenia panewek wału korbowego lub turbosprężarki.
Typowe objawy poprzedzające utratę smarowania
Najczęściej spotykane są krótkotrwałe komunikaty o niskim ciśnieniu oleju przy rozgrzanym silniku oraz metaliczne stuki z dolnej części bloku przy rozruchu. W sterownikach EDC16/EDC17 mogą pojawić się błędy związane z czujnikiem ciśnienia oleju (np. P164D) lub wtórne błędy układu doładowania (P0299 – zbyt niskie ciśnienie doładowania), wynikające z niedostatecznego smarowania turbiny.
W praktyce warsztatowej często obserwuje się również zwiększony hałas pompy podciśnienia oraz opóźnione gaśnięcie kontrolki ciśnienia oleju po nocnym postoju. To sygnał, że napęd pompy zaczyna się ślizgać na wyrobionym sześciokącie.
Procedura pomiaru ciśnienia oleju
Diagnostykę rozpoczyna się od demontażu czujnika i podłączenia manometru warsztatowego. Pomiar należy wykonać:
- na zimnym silniku (ok. 2000 obr./min),
- na rozgrzanym silniku (min. 80°C),
- na biegu jałowym i przy 3000 obr./min.
Wartości poniżej 1,2 bara na biegu jałowym (ciepły silnik) lub brak wzrostu powyżej 3,5–4 bar przy 3000 obr./min wskazują na problem z napędem pompy. Jeżeli ciśnienie „pływa”, podejrzenie pada bezpośrednio na zużyty wałek.
Checklistа diagnostyczna
- Kontrolka ciśnienia po rozgrzaniu – pomiar manometrem, weryfikacja luzu wałka napędu.
- Metaliczne stuki z dołu silnika – kontrola panewek i opiłków w misie olejowej.
- Błąd P0299 – sprawdzenie luzu osiowego turbiny i drożności magistrali olejowej.
- Opóźnione gaśnięcie kontrolki – kontrola smokа olejowego i zużycia sześciokąta.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy diagnostyka komputerowa wystarczy? | Nie. Odczyt OBD to etap wstępny. Kluczowy jest mechaniczny pomiar ciśnienia manometrem. |
| Czy można jeździć z chwilowym komunikatem o niskim ciśnieniu? | Nie zaleca się. Nawet krótkotrwały spadek smarowania może uszkodzić panewki i turbosprężarkę (turbosprężarka). |
| Kiedy demontować miskę olejową? | Gdy pomiar wskazuje zaniżone ciśnienie lub w oleju obecne są opiłki metalu. |
Skutki zatarcia: zakres uszkodzeń silnika i osprzętu
W jednostkach 2.0 TDI z napędem pompy oleju na sześciokątnym wałku pierwszą ofiarą utraty ciśnienia smarowania są panewki wału korbowego i korbowodowe. Po obróceniu panewki dochodzi do zatarcia czopa, przegrzania materiału i spadku ciśnienia sprężania. W praktyce warsztatowej oznacza to konieczność szlifu wału lub wymiany całego słupka. Jazda nawet kilkaset metrów z zapaloną kontrolką ciśnienia oleju kończy się często zablokowaniem silnika.
Uszkodzenia mechaniczne wewnątrz silnika
Brak filmu olejowego powoduje:
- Zatarcie panewek – spadek ciśnienia, metaliczne stuki, opiłki w misie olejowej.
- Uszkodzenie wałka rozrządu i popychaczy – wycieranie krzywek, błędy synchronizacji (np. P0016).
- Zatarcie turbosprężarki – brak smarowania łożysk ślizgowych, nadmierny luz osiowy, dymienie.
- Przegrzanie tłoków – utrata chłodzenia olejowego denka, ryzyko przytarcia do cylindra.
W silnikach z systemem Common Rail (opis systemu: pl.wikipedia.org/wiki/Common_rail) zatarcie mechaniczne może wtórnie wpłynąć na pracę pompy wysokiego ciśnienia (np. Bosch CP1/CP3) przez obecność opiłków w układzie smarowania i napędu.
Skutki dla osprzętu i systemów emisji
Zatarcie wpływa nie tylko na mechanikę, ale i na elektronikę sterującą (EDC16, EDC17, Siemens SID). Typowe następstwa:
- Błąd P0299 – niedoładowanie po uszkodzeniu turbiny.
- Błąd P0234 – przeładowanie przy zatartej geometrii VNT.
- Błędy DPF (P2463) – nadmierne zadymienie i brak skutecznej regeneracji.
Uszkodzona turbina może podawać olej do układu dolotowego, co prowadzi do rozbiegania silnika. W pojazdach spełniających normy emisji EURO (akty prawne dostępne na eur-lex.europa.eu) skutkuje to przekroczeniem limitów emisji i brakiem możliwości przejścia badania technicznego.
Checklista diagnostyczna
- Kontrolka ciśnienia oleju + stuki z dołu silnika – sprawdź luz osiowy wału i panewki.
- Brak mocy + gwizd turbiny – kontrola luzu wirnika i obecności oleju w dolocie.
- Opiłki w filtrze oleju – demontaż misy, inspekcja pompy i wałka napędowego.
- Błąd P0016 – kontrola synchronizacji rozrządu po zatarciu wałka.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy po zatarciu wystarczy wymiana wałka pompy? | Nie. Wymagana jest pełna inspekcja panewek, wału, turbiny i czyszczenie układu smarowania. |
| Czy opłaca się remont? | Przy uszkodzonym wale i bloku często ekonomiczniej jest wymienić kompletny słupek silnika. |
| Czy turbina zawsze jest do wymiany? | Jeśli pracowała bez smarowania – w większości przypadków tak, ze względu na uszkodzenie łożysk. |
Profilaktyka i decyzje: modyfikacja, remont czy wymiana silnika?
W jednostkach 2.0 TDI z napędem pompy oleju na sześciokątnym wałku kluczowa jest decyzja podjęta zanim dojdzie do spadku ciśnienia smarowania i zatarcia panewek. Luz na „imbusie” prowadzi do obrócenia napędu, utraty napędu pompy i w konsekwencji do błędów takich jak P164D (czujnik ciśnienia oleju – sygnał nieprawidłowy) lub zapalenia kontrolki oleju przy prawidłowym poziomie. W praktyce warsztatowej mamy trzy scenariusze: modyfikacja prewencyjna, remont po awarii lub wymiana całej jednostki.
Modyfikacja prewencyjna – kiedy silnik jeszcze pracuje prawidłowo
Jeżeli ciśnienie oleju mierzone manometrem (na gorącym silniku min. 1,3–1,5 bara na biegu jałowym) mieści się w normie, a w misce olejowej nie ma opiłków, rekomendowana jest wymiana wałka na wzmocnioną wersję (100 mm) lub konwersja na moduł z napędem kołami zębatymi. To tańsza i bezpieczniejsza droga niż czekanie na zatarcie wału korbowego.
- Brak błędów, prawidłowe ciśnienie – wymiana wałka i kontrola luzu gniazda.
- Przebieg >200 tys. km – rozważ modernizację niezależnie od objawów.
Remont po utracie smarowania
Jeżeli doszło do spadku ciśnienia i silnik pracował „na sucho”, zakres uszkodzeń obejmuje panewki główne, korbowodowe, często turbosprężarkę (zatarte łożyskowanie – nadmierny luz osiowy) oraz wałek rozrządu. W sterownikach EDC16/EDC17 mogą pojawić się wtórne błędy, np. P0299 (niedoładowanie – efekt uszkodzenia turbo). Remont ma sens, gdy blok i wał nie są przegrzane ani pęknięte.
Wymiana silnika – kiedy to ekonomicznie uzasadnione
Jeżeli doszło do obrócenia panewek i zniszczenia czopów wału, a w układzie smarowania krążą opiłki, koszt pełnej odbudowy (szlif wału, regeneracja głowicy, nowa turbina, czyszczenie układu Common Rail – zob. definicja systemu Common Rail) często przekracza wartość używanego, sprawnego silnika. W autach spełniających normę Euro 5 (Rozporządzenie 715/2007) należy też uwzględnić stan DPF – jego zapchanie po awarii olejowej jest częste.
Checklist diagnostyczny
- Kontrolka oleju na ciepłym silniku – pomiar realnego ciśnienia manometrem.
- Metaliczny stuk z dołu silnika – kontrola panewek i luzów wału.
- Błąd P164D – weryfikacja napędu pompy i czujnika G410.
- Niebieski dym po awarii – kontrola turbiny pod kątem zatarcia.
Pytania i odpowiedzi
| Pytanie | Odpowiedź |
|---|---|
| Czy warto wymieniać sam wałek bez demontażu silnika? | Tak, jeśli ciśnienie oleju jest prawidłowe i brak opiłków. To skuteczna profilaktyka. |
| Czy po zatarciu zawsze trzeba wymieniać turbinę? | W praktyce tak – brak smarowania uszkadza łożyskowanie i prowadzi do wtórnych błędów doładowania. |
| Kiedy remont jest nieopłacalny? | Gdy uszkodzony jest blok, wał i głowica, a koszty przekraczają wartość kompletnego silnika używanego. |
Podsumowanie
Zużycie wałka napędu pompy oleju w 2.0 TDI prowadzi do spadku ciśnienia smarowania i w krótkim czasie do zatarcia panewek oraz wału korbowego. Kluczowe jest wczesne wykrycie objawów i profilaktyczna modyfikacja napędu w zagrożonych wersjach. Świadoma diagnostyka oraz ocena kosztów remontu względem wymiany silnika pozwalają ograniczyć ryzyko finansowe i techniczne.
