Zatarty silnik 1.5 BlueHDi – jak opiłki z napinacza niszczą pompę oleju i panewki

Zatarty silnik 1.5 BlueHDi to jedna z najpoważniejszych awarii w nowoczesnych dieslach PSA/Stellantis. Problem często zaczyna się od degradacji elementów napinacza łańcucha i przedostawania się opiłków do układu smarowania, co szczegółowo opisujemy w opracowaniu silnik 1.5 HDi – typowe usterki i trwałość. Zanieczyszczenia prowadzą do uszkodzenia pompy oleju oraz panewek, a w konsekwencji do zatarcia jednostki napędowej.

Potrzebujesz weryfikacji tego silnika? Skontaktuj się z nami:
Formularz kontaktowy |
biuro@solidnesilniki.pl |
+48 514 534 231

1. Konstrukcja 1.5 BlueHDi i rola napinacza w układzie rozrządu

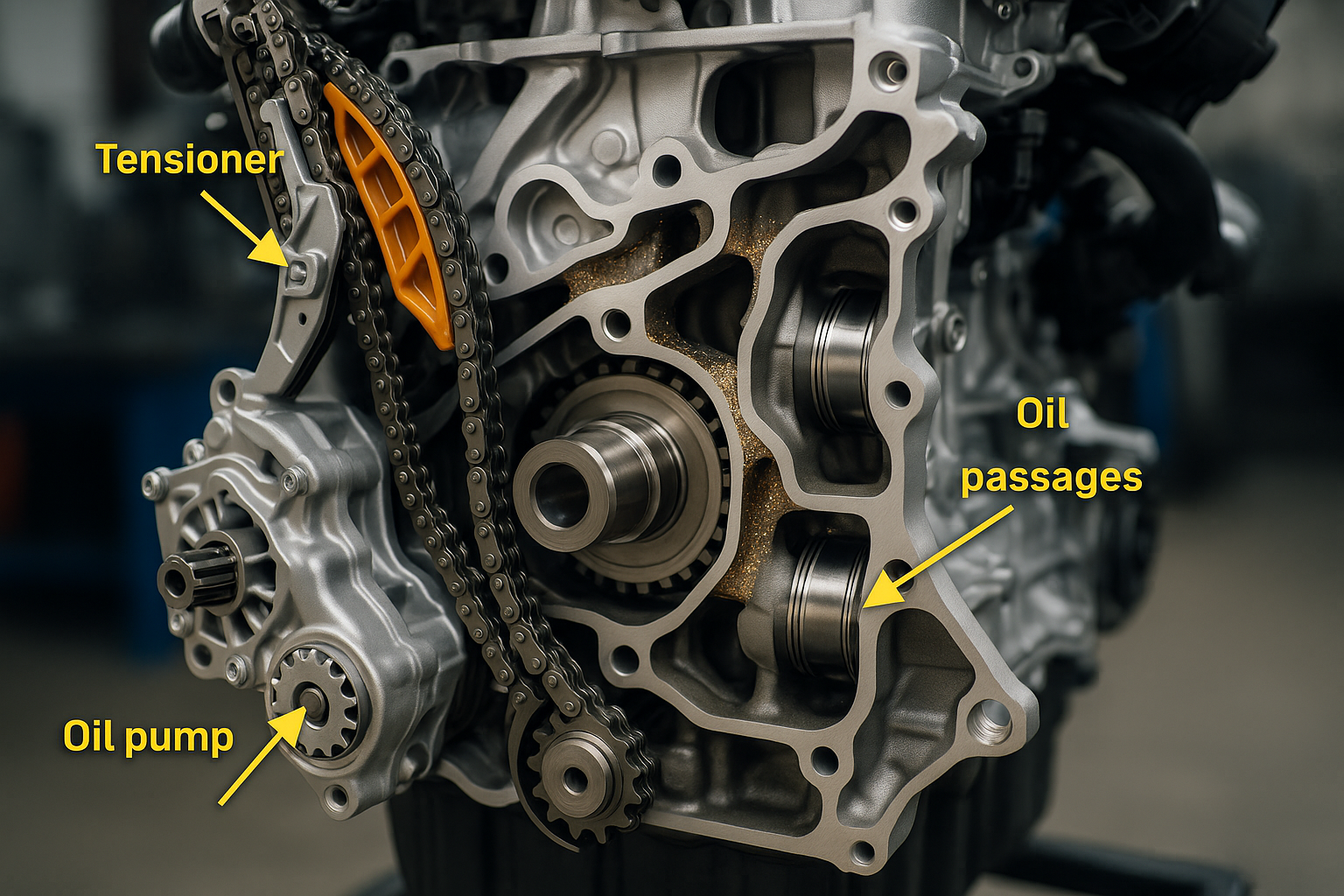

W jednostce 1.5 BlueHDi (DV5) kluczowym elementem z punktu widzenia trwałości układu smarowania jest łańcuch napędzający wałki rozrządu oraz współpracujący z nim hydrauliczny napinacz. Konstrukcja opiera się na cienkim łańcuchu jednorzędowym, pracującym w kąpieli olejowej. Napinacz wykorzystuje ciśnienie oleju silnikowego do utrzymania właściwego napięcia – każdy spadek ciśnienia lub degradacja oleju bezpośrednio wpływa na jego stabilność.

Problem zaczyna się w momencie przyspieszonego zużycia ślizgów i korpusu napinacza. W praktyce warsztatowej obserwuje się wycieranie powierzchni prowadzących, a w skrajnych przypadkach mikropęknięcia tworzywa. Powstające opiłki metalu i tworzywa trafiają bezpośrednio do miski olejowej, a następnie są zasysane przez smok pompy oleju. To właśnie tutaj rozpoczyna się łańcuch zdarzeń prowadzący do zatarcia panewek wału korbowego.

Napinacz hydrauliczny a ciśnienie oleju

Napinacz w tej jednostce działa wyłącznie poprawnie przy stabilnym ciśnieniu oleju. Gdy smok zostaje częściowo przytkany opiłkami, spada wydajność pompy, co skutkuje chwilowymi spadkami ciśnienia. Objawem bywa zapalająca się kontrolka ciśnienia oleju lub zapisany w sterowniku silnika (np. Siemens/Continental SID) błąd P15A1 – niskie ciśnienie oleju.

Zbyt luźny łańcuch powoduje zmianę faz rozrządu, hałas przy zimnym rozruchu oraz błędy synchronizacji, np. P0016 (korelacja wałka rozrządu z wałem korbowym). W praktyce warsztatowej metaliczny grzechot przy pierwszych sekundach pracy to sygnał alarmowy.

Dlaczego konstrukcja sprzyja migracji opiłków?

Rozrząd pracuje w obiegu olejowym, a brak oddzielnej komory powoduje, że każdy produkt zużycia trafia do wspólnego układu smarowania. W silnikach spełniających normy emisji EURO 6 (szczegóły regulacyjne dostępne na eur-lex.europa.eu) stosuje się oleje niskopopiołowe o obniżonej lepkości (0W-20, 5W-30 PSA B71 2010), co dodatkowo zmniejsza margines bezpieczeństwa przy zanieczyszczeniu.

• Hałas łańcucha po rozruchu – możliwe zapowietrzenie lub zużycie napinacza.
• Błąd P0016 – rozciągnięty łańcuch lub cofający się napinacz.
• Spadek ciśnienia oleju – przytkany smok przez opiłki.
• Metaliczne opiłki w filtrze – degradacja ślizgów lub elementów napinacza.

Checklist diagnostyczny

• Grzechot przy zimnym starcie – kontrola napięcia łańcucha i wysunięcia napinacza.
• Niskie ciśnienie oleju na biegu jałowym – pomiar manometrem (min. 1,0 bar na ciepło).
• Opiłki w filtrze oleju – demontaż miski i kontrola smoka.
• Błędy synchronizacji – weryfikacja rozciągnięcia łańcucha i znaków rozrządu.

Pytania i odpowiedzi

2. Mechanizm powstawania opiłków i ich wpływ na pompę oleju

Źródło opiłków – zużycie napinacza łańcucha

W jednostce 1.5 BlueHDi krytycznym punktem jest napinacz łańcucha napędu wałków rozrządu. W praktyce warsztatowej obserwuje się przyspieszone zużycie jego prowadnicy oraz elementu ślizgowego. Gdy dochodzi do nadmiernego luzu łańcucha, metalowe krawędzie zaczynają pracować w nieosiowości, generując drobne opiłki stali i aluminium. Cząstki te trafiają bezpośrednio do miski olejowej i są zasysane przez smok pompy.

Problem nasila się przy wydłużonych interwałach wymiany oleju (30 tys. km) oraz przy stosowaniu oleju o niewłaściwej specyfikacji PSA B71 2312. Zanieczyszczony olej traci właściwości smarne, co przyspiesza degradację ślizgów i zwiększa ilość cząstek stałych w układzie.

Obieg zanieczyszczeń w układzie smarowania

Układ smarowania działa w obiegu zamkniętym. Po przejściu przez smok olej trafia do pompy o zmiennej wydajności, a następnie przez filtr do magistrali głównej. Teoretycznie filtr powinien zatrzymać zanieczyszczenia, jednak w praktyce drobny pył metaliczny przechodzi przez wkład filtracyjny lub aktywuje zawór obejściowy przy wzroście ciśnienia różnicowego.

W efekcie opiłki trafiają do panewek wału korbowego i do regulatora ciśnienia oleju. Dochodzi do rysowania czopów wału, spadku ciśnienia oraz zapalania kontrolki oleju. W sterowniku (np. Siemens SID) mogą pojawić się wtórne błędy związane z synchronizacją wałków (P0016), będące skutkiem przestawienia rozrządu po utracie napięcia łańcucha.

Uszkodzenie pompy oleju – etap krytyczny

Metaliczne cząstki powodują zatarcie wirnika i korpusu pompy. Pojawiają się bruzdy, a luz osiowy przekracza dopuszczalne wartości. Spada wydajność pompy, co prowadzi do niedostatecznego smarowania panewek głównych i korbowodowych. W krótkim czasie dochodzi do obrócenia panewki i zatarcia jednostki napędowej.

Zjawisko to wpisuje się w klasyczny mechanizm degradacji układu smarowania silnika spalinowego, gdzie obecność cząstek ściernych powoduje efekt pasty polerskiej przyspieszającej zużycie elementów.

Checklist diagnostyczny

• Metaliczny hałas przy rozruchu – kontrola luzu łańcucha i stanu napinacza.
• Spadek ciśnienia oleju – pomiar manometrem, weryfikacja pompy i smoka.
• Opiłki w filtrze oleju – demontaż miski i kontrola panewek.
• Błąd P0016 – kontrola synchronizacji wał–wałek rozrządu.

Pytania i odpowiedzi

3. Uszkodzenie panewek i wału korbowego – etapy zatarcia

W jednostce 1.5 BlueHDi proces zatarcia nie następuje nagle – to sekwencja zdarzeń wynikająca z utraty ciśnienia oleju i degradacji filmu smarnego. Opiłki metalu pochodzące z napinacza łańcucha rozrządu trafiają do miski olejowej, a następnie do pompy oleju. Zarysowanie kół zębatych pompy powoduje spadek wydajności i wahania ciśnienia w magistrali smarującej.

Etap 1 – Spadek ciśnienia i mikrouszkodzenia panewek

Pierwszym etapem jest obniżenie ciśnienia oleju poniżej wartości nominalnych (na rozgrzanym silniku często poniżej 1,0 bara na biegu jałowym). Sterownik silnika (np. Siemens SID) może zarejestrować błąd związany z czujnikiem ciśnienia oleju lub aktywować komunikat ostrzegawczy. Dochodzi do przerwania hydrodynamicznego klina olejowego między czopem wału a panewką.

W tej fazie obserwuje się:

• matowienie powierzchni panewek – utrata warstwy ślizgowej,
• mikrozatarcia czopów – widoczne pod światłem punktowym,
• obecność opiłków w filtrze oleju.

Etap 2 – Obrócenie panewki i uszkodzenie czopa

Przy dalszej jeździe dochodzi do przegrzania panewki korbowodowej. Luz olejowy zanika, panewka zaczyna się obracać w stopie korbowodu. Charakterystyczny objaw to metaliczny stuk narastający wraz z obciążeniem. W skrajnych przypadkach pojawia się błąd spalania stukowego lub nierównej pracy (np. P0300), będący skutkiem zaburzonej geometrii pracy wału.

Obrócona panewka blokuje kanał olejowy w wale korbowym, co powoduje kaskadowe niedosmarowanie kolejnych czopów. Dochodzi do:

• przebarwień cieplnych wału (kolor niebieskawy),
• owalizacji czopów,
• nadmiernego luzu promieniowego korbowodu.

Etap 3 – Zatarcie całkowite i blokada silnika

Końcową fazą jest całkowite zerwanie filmu olejowego i zespawanie powierzchni trących. Wał korbowy może ulec zablokowaniu, a rozrusznik nie jest w stanie obrócić jednostki. Często towarzyszy temu zapalenie kontrolki ciśnienia oleju oraz gwałtowne wyłączenie silnika podczas jazdy.

Checklist diagnostyczny

• Niskie ciśnienie oleju na manometrze – zużyta pompa oleju lub zapchany smok.
• Metaliczne stuki przy przyspieszaniu – nadmierny luz na panewkach korbowodowych.
• Opiłki w filtrze i misce olejowej – degradacja elementów ślizgowych.
• Brak możliwości obrotu wałem – zatarcie czopa głównego lub korbowodowego.

Pytania i odpowiedzi

4. Procedury diagnostyczne – jak potwierdzić zagrożenie zatarciem

Pomiar ciśnienia oleju – punkt wyjścia

Pierwszym krokiem jest mechaniczny pomiar ciśnienia oleju manometrem wkręconym w miejsce czujnika. Odczyt z parametrów bieżących w sterowniku (np. Siemens SID) bywa opóźniony lub zafałszowany. W sprawnym układzie na rozgrzanym silniku ciśnienie na biegu jałowym nie powinno spadać poniżej ok. 1,2–1,5 bara, a przy 3000 obr./min powinno przekraczać 3,5 bara. Wartości niższe wskazują na zużytą pompę oleju lub nieszczelność w magistrali.

Jeżeli zapala się kontrolka ciśnienia oleju, w pamięci DTC może pojawić się błąd P0524 (zbyt niskie ciśnienie oleju). W jednostkach z przebiegiem powyżej 120–150 tys. km często oznacza to już obecność opiłków w układzie smarowania.

Kontrola miski olejowej i smoka

Demontaż miski olejowej jest kluczowy. Sitko smoka należy sprawdzić pod kątem metalicznych opiłków z napinacza łańcucha. Nawet częściowe przytkanie powoduje kawitację pompy i spadek wydajności. Opiłki przyciągane przez magnes korka spustowego są pierwszym sygnałem alarmowym.

Jeżeli w oleju widoczne są drobne, srebrzyste cząstki, konieczna jest kontrola luzu na panewkach korbowodowych. Nadmierny luz oznacza, że proces zużycia już się rozpoczął.

Inspekcja pompy oleju i panewek

Pompa oleju powinna zostać rozebrana i oceniona pod kątem rys na wirnikach. W silnikach 1.5 BlueHDi uszkodzenie powierzchni roboczych skutkuje spadkiem wydajności nawet przy braku błędów w ECU. Panewki należy zmierzyć plastigage – przekroczenie luzu nominalnego kwalifikuje je do wymiany.

Warto pamiętać, że silnik pracuje w systemie Common Rail, gdzie precyzyjne smarowanie ma kluczowe znaczenie dla trwałości całej jednostki wysokoprężnej.

Checklistа diagnostyczna

• Kontrolka oleju na wolnych obrotach – pomiar manometrem, weryfikacja smoka.
• Metaliczny stuk z dołu silnika – kontrola luzu panewek korbowodowych.
• Błąd P0524 – sprawdzenie pompy oleju i kanałów smarowania.
• Opiłki na korku spustowym – demontaż miski i inspekcja napinacza.

Pytania i odpowiedzi

5. Strategie naprawy i prewencji – decyzje kosztowe i techniczne

W przypadku jednostki 1.5 BlueHDi decyzja naprawcza musi zapaść natychmiast po potwierdzeniu spadku ciśnienia oleju (błąd P15A1, P0524) lub wykryciu opiłków w misie olejowej. Dalsza jazda prowadzi do zatarcia panewek głównych i korbowodowych oraz uszkodzenia pompy oleju o zmiennej wydajności. Kluczowe jest określenie, czy naprawa będzie ograniczona do układu rozrządu i smarowania, czy konieczna jest pełna odbudowa dołu silnika.

Scenariusze naprawcze – od minimum do pełnej odbudowy

Jeżeli opiłki pochodzą wyłącznie z napinacza łańcucha i nie doszło do obrócenia panewek, możliwa jest naprawa ograniczona. W praktyce warsztatowej jednak często stwierdza się mikrorysy na czopach wału i spadek ciśnienia poniżej 1,0 bara na biegu jałowym (pomiar manometrem zamiast czujnika).

• Wariant A – naprawa ograniczona: wymiana łańcucha i napinacza, czyszczenie smoka, nowa pompa oleju, płukanie magistrali.
• Wariant B – remont dołu silnika: szlif lub wymiana wału, nowe panewki, kontrola luzów plastigage, regeneracja turbiny (jeśli obecne opiłki w przewodzie powrotu).
• Wariant C – wymiana silnika: stosowana przy zatarciu czopów i uszkodzeniu bloku.

Checklistа diagnostyczna przed podjęciem decyzji

• Metaliczne stuki na ciepło – luz na panewkach korbowodowych.
• Ciśnienie oleju <1 bar – zużyta pompa lub nieszczelność magistrali.
• Opiłki w filtrze – degradacja napinacza łańcucha.
• Błąd P0016 – rozciągnięty łańcuch rozrządu.

Prewencja i zgodność eksploatacyjna

Skrócenie interwału wymiany oleju do 10–12 tys. km (olej zgodny z normą PSA B71 2312) znacząco ogranicza degradację napinacza. Regularna kontrola ciśnienia manometrem oraz inspekcja filtra przy każdej wymianie pozwalają wykryć problem zanim dojdzie do zatarcia jednostki wysokoprężnej z układem Common Rail. Warto pamiętać, że silnik spełnia normy emisji zgodne z regulacjami Euro 5/6, co wymusza precyzyjne smarowanie i niskie tolerancje luzów.

Pytania i odpowiedzi

Podsumowanie

Awaria 1.5 BlueHDi związana z opiłkami z napinacza pokazuje, jak wrażliwy jest nowoczesny układ smarowania na zanieczyszczenia. Szybka diagnostyka spadku ciśnienia oleju, kontrola miski olejowej i analiza filtra mogą uchronić przed całkowitym zatarciem. Przy zaawansowanych uszkodzeniach konieczna jest kompleksowa odbudowa lub wymiana silnika wraz z dokładnym czyszczeniem całego układu.
